Presentació del producte
En els sistemes d'automatització de vàlvules industrials, l'actuador és el component que determina si una vàlvula pot funcionar de manera fiable durant cicles llargs. En moltes instal·lacions reals que hem vist, els problemes de la vàlvula no són causats per la pròpia vàlvula, sinó per una selecció incorrecta de l'actuador-parell insuficient, commutació inestable o resposta deficient en funcionament continu.

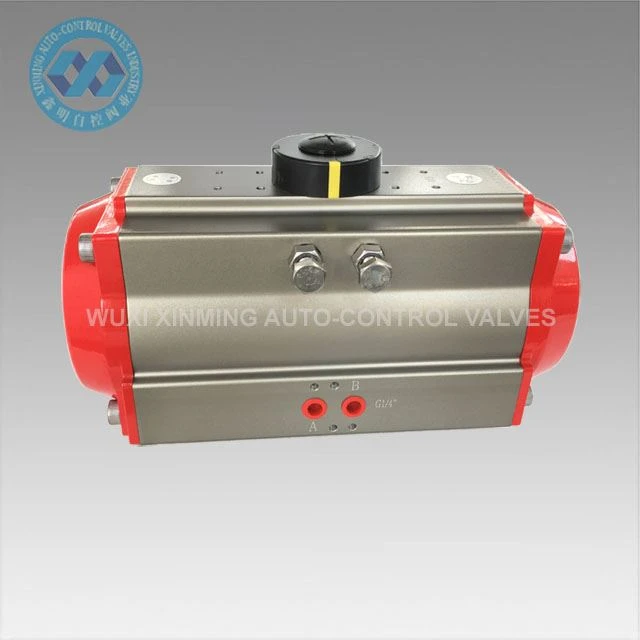

L'actuador de vàlvules pneumàtics XM està dissenyat per a l'automatització de vàlvules de quart-de volta, incloses les vàlvules de bola i les vàlvules de papallona. Converteix l'aire comprimit en moviment rotatiu mitjançant un mecanisme de cremallera i pinyó, permetent un funcionament ràpid i estable de la vàlvula en sistemes de procés industrial.
S'utilitza àmpliament en el tractament de l'aigua, el processament químic, els sistemes de climatització i l'automatització industrial general on es requereix un control fiable de la vàlvula d'encesa/desactivació.
Característiques
- Estructura de cremallera i pinyó per a un moviment rotatiu estable
- Resposta pneumàtica ràpida per al control automatitzat de vàlvules
- Disponible en tipus de doble efecte i retorn de molla
- Muntatge ISO 5211 per a una fàcil instal·lació de la vàlvula
- Carcassa compacta d'aliatge d'alumini per a ús industrial
- Apte per a operacions de cicle continu
- Compatible amb vàlvules solenoides i caixes d'interruptors de límit
Especificacions tècniques
Tipus de producte: actuador de vàlvules pneumàtics
Disseny: Cremallera i pinyó
Tipus d'operació: retorn de primavera
Angle de rotació: estàndard de 90 graus
Medi de treball: aire comprimit net i sec
Material del cos: aliatge d'alumini
Estàndard de muntatge: ISO 5211
Pressió de funcionament: 2,5 – 8 bar
Interval de temperatura: opcions de temperatura estàndard/alta disponibles
Sistema de control: compatible amb automatització pneumàtica
Instal·lació d'actuadors pneumàtics
La instal·lació raonable és garantir que l'eix de l'actuador pneumàtic i la tija de la vàlvula tinguin coaxialitat. Abans del muntatge de l'actuador i la vàlvula, s'ha de mesurar la vàlvula i no s'ha de superar el parell requerit. Després del muntatge, es prova l'actuador pneumàtic i la vàlvula i s'aplica la pressió nominal a la vàlvula. La pressió de la font d'aire de l'actuador és de 0,4 mpa o segons els requisits de l'usuari. L'obertura i el tancament de la vàlvula han de ser flexibles i no hi hauria d'haver cap enganxament, gateig i altres fenòmens, i fer múltiples proves.
Els actuadors pneumàtics equipats amb vàlvules solenoides han d'estar equipats amb dispositius manuals durant la depuració. Enceneu el botó vermell de la vàlvula solenoide i passeu per la posada en marxa elèctrica. Quan s'utilitza el mecanisme d'operació manual, s'ha de tallar la font de gas o líquid i, a continuació, s'ha de depurar el mecanisme pneumàtic. Els actuadors pneumàtics han de mantenir la font d'aire seca i neta, i els actuadors s'han de mantenir i mantenir regularment, i el filtre d'aire s'ha de drenar i drenar regularment per evitar que entri a la vàlvula solenoide o l'actuador pneumàtic i afecti el treball normal.
Aplicacions
- Sistemes d'automatització de vàlvules de bola
- Sistemes de control de vàlvules de papallona
- Estacions de tractament d'aigües
- Sistemes de canonades HVAC
- Línies de procés químic
- Conduccions industrials
- Sistemes de producció automatitzats
OEM i personalització
- XM ofereix solucions OEM flexibles per a diferents requisits del projecte:
- Configuració de doble efecte o retorn de molla
- Ajust de parell per a diferents mides de vàlvula
- Interfícies de muntatge especials si cal
- Integració de la vàlvula solenoide i la retroalimentació de posició
- Suport de marca i embalatge OEM
