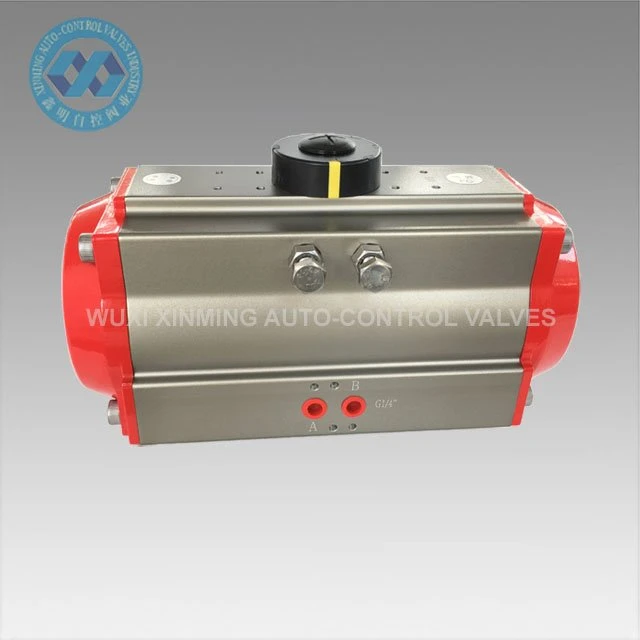

Els actuadors rotatius pneumàtics utilitzen aire comprimit per generar energia de funcionament. Alguns estan dissenyats per al control remot de vàlvules. Els actuadors rotatius pneumàtics són duradors, proporcionen forces elevades en relació a la seva mida i es poden utilitzar en entorns perillosos.
Detalls del producte:
| Nom del producte | Actuador rotatiu pneumàtic |
| Nom de marca | També s'accepten XM i OEM |
| Mida de l'actuador | 32 mm-400 mm |
| Angle de gir | 0 graus ~ 90 graus (± 5 graus) |
| Interval de temperatura de treball |
-20 graus ~ +80 graus (estàndard) -40 graus ~+80 graus (temperatura baixa) -15 graus ~ 150 graus (temperatura alta) |
| Pressió de subministrament d'aire | 0,2 ~ 0,8 MPa, 10 MPa màxim |
| Connexió superior | VDI/VDE3845 NAMUR |
| Connexió inferior | ISO 5211 i DIN 3337 |
| Material | Aliatge d'alumini |
| Estructura | cremallera i pinyó, pistons de cremallera doble |
| Tractament superficial del cos de l'actuador | anoditzat -dur |
| Color de la tapa final | negre, negre, blau fosc, blau cel, vermell, taronja, verd, etc. |

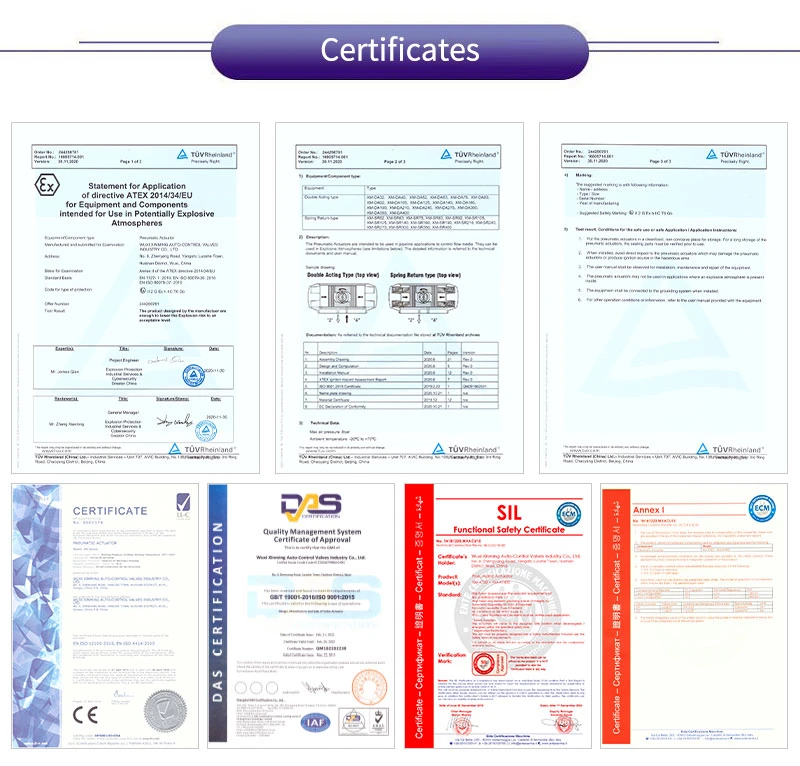

| Certificació | CE, ATEX, SIL3, ISO9001:2016 |

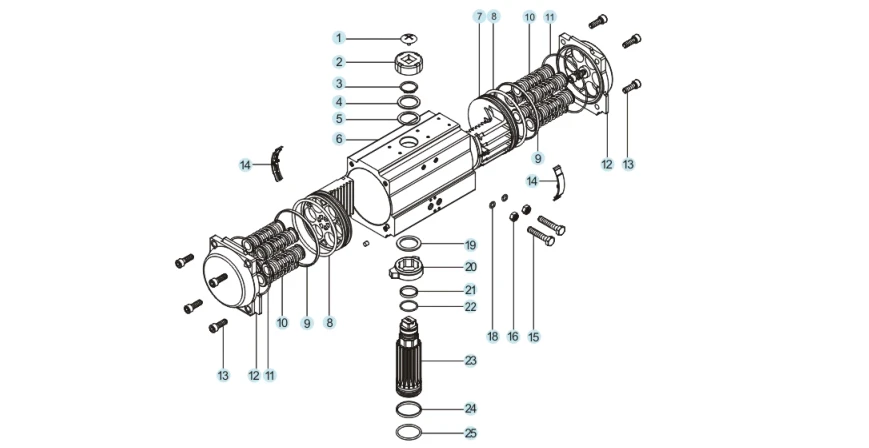

Recanvis i material:
| NO. | Peça de recanvi | Quantitat | Material | Tractament anticorrosiu | Material opcional |
| 1 | Cargol indicador | 1 | Plàstic d'enginyeria | ||
| 2 | Indicador | 1 | Plàstic d'enginyeria | ||
| 3 | Circlip | 1 | Acer inoxidable | ||
| 4 | Rentadora | 1 | Acer inoxidable | ||
| 5 | Junta exterior | 1 | Tetrafluor | ||
| 6 | Cos del cilindre | 1 | Aliatge d'alumini | Oxidació dura, etc. | |
| 7 | Pistó | 2 | Aliatge d'alumini | Oxidació dura | Acer inoxidable |
| 8 | Anell O del pistó | 2 | NBR | VITON/goma de silicona | |
| 9 | Coixinet de pistó | 2 | Plàstic d'enginyeria | ||
| 10 | Muntatge de molla | 0-12 | Acer de molla | Immersió de pintura | |
| 11 | Anell O de la tapa final | 2 | NBR | VITON/goma de silicona | |
| 12 | Cap final | 2 | Aliatge d'alumini | Revestiment en pols, etc. | |
| 13 | Cargol de la tapa final | 8 | Acer inoxidable | ||
| 14 | Guia del pistó | 2 | Plàstic d'enginyeria | ||
| 15 | Pern ajustable | 2 | Acer inoxidable | ||
| 16 | Rosca ajustable | 2 | Acer inoxidable | ||
| 17 | Espaciador de cargol ajustable | 2 | Acer inoxidable | Opcional | |
| 18 | Anell O de cargol ajustable | 2 | NBR | VITON/goma de silicona | |
| 19 | Junta interior | 1 | Plàstic d'enginyeria | ||
| 20 | Cam | 1 | Acer d'aliatge | ||
| 21 | Coixinet de l'eix superior | 1 | Plàstic d'enginyeria | ||
| 22 | Anell O de l'eix superior | 1 | NBR | VITON/goma de silicona | |
| 23 | Pinyó | 1 | Acer d'aliatge | Revestiment de níquel / cromat | Acer inoxidable |
| 24 | Coixinet de l'eix inferior | 1 | Plàstic d'enginyeria | ||
| 25 | Anell O de l'eix inferior | 1 | NBR | VITON/goma de silicona |

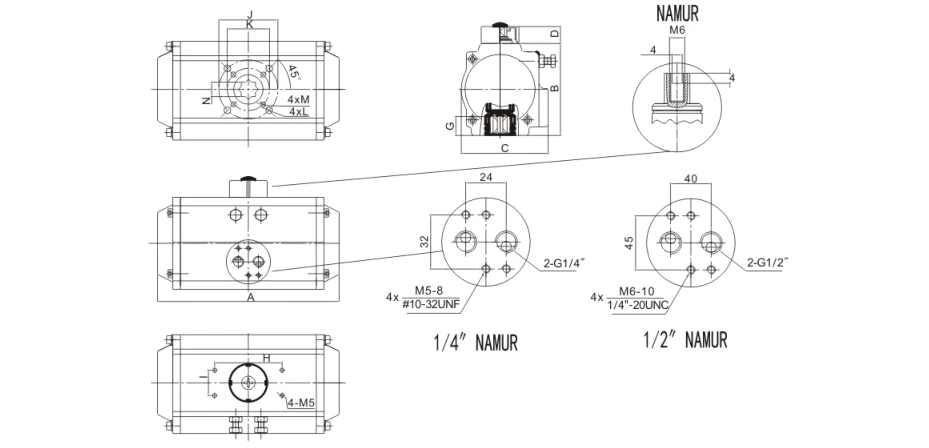

Diagrama de dimensions:
Especificacions del producte:
| Model | A | B | C | D | H×I | G | N | J | K | L | M | Interfície d'origen{0}aire |
| XM-32 | 110 | 45.5 | 49.5 | 20 | 50×25 | 12 | 9 | Φ36 | M5×7.5 | G1/8" | ||
| XM-40 | 122 | 60 | 65 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | NAMUR G1/4" |
| XM-52 | 147 | 72 | 72 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | NAMUR G1/4" |
| XM-63 | 167 | 88 | 83 | 20 | 80×30 | 18 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-75 | 184 | 100 | 95 | 20 | 80×30 | 20 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-83 | 210 | 109 | 103 | 20 | 80×30 | 21 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-92 | 262 | 117 | 109 | 20 | 80×30 | 22 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-105 | 268 | 133 | 121 | 20 | 80×30 | 26 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | NAMUR G1/4" |
| XM-125 | 301 | 155 | 143 | 20 | 80×30 | 27 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | NAMUR G1/4" |
| XM-140 | 394 | 173 | 152 | 20 | 80×30 | 32 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | NAMUR G1/4" |
| XM-160 | 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | NAMUR G1/4" |
| XM-190 | 528 | 232 | 206 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | NAMUR G1/4" | ||
| XM-210 | 532 | 257 | 226 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | NAMUR G1/4" | ||
| XM-240 | 608 | 291 | 260 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | NAMUR G1/4" | ||
| XM-270 | 716 | 330 | 294 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | NAMUR G1/2" | ||
| XM-300 | 820 | 354 | 336 | 30 | 130×30 | 60 | 46 | Φ165 | M20×25 | NAMUR G1/2" | ||
| XM-350 | 926 | 408 | 385 | 30 | 130×30 | 60 | 46 | Φ254 | Φ165 | 8-M16×25 | M20×25 | NAMUR G1/2" |
| XM-400 | 934 | 464 | 516 | 30 | 130×30 | 60 | 55 | Φ254 | Φ165 | 8-M16×25 | M20×25 | NAMUR G1/2" |
Avantatge
1) Totes les peces de recanvi importants es tractarien amb anodització dura per millorar la seva resistència en gran mesura per garantir un bon rendiment i vida útil.
2) Tots els processos són una-formació per CNC per garantir la precisió del procés i la vida útil.
Aplicació
Els actuadors rotatius pneumàtics es poden aplicar a diversos entorns inflamables, corrosius, polsós, camp magnètic fort, radiació, vibració i corrosió interiors o exteriors i s'utilitzen àmpliament en energia elèctrica, petroquímica, metal·lúrgia, petroli, gas natural, ciutats, edificis i altres camps. Indústria química, refinació de petroli, mineria, centrals elèctriques, metal·lúrgia, construcció, medicina, alimentació, gas natural, investigació científica, etc.
Capacitat de subministrament
Capacitat de subministrament: 10000 unitats per mes, actuador rotatiu pneumàtic
Embalatge i lliurament
Detall de l'embalatge:
1) Un cartró separat amb embalatge d'escuma a l'interior
2) Caixa de fusta contraxapada per a l'enviament oceànic
3) Palet de fusta contraxapada per a l'enviament aeri
Port de sortida: Xangai, Xina
Temps de lliurament:
|
Quantitat (unitats) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Est. Temps (dies) |
Mercaderies en estoc |
7 |
20 |
A negociar |
El nostre servei
1) Línia directa 7x24 hores
2) Control de qualitat estricte
3) Bona qualitat a un preu favorable
4) Excel·lent servei post-
5) Suport tècnic en línia
6) Temps de lliurament ràpid
Sobre nosaltres:
Wuxi Xinming Auto-control Valves Co., Ltd. s'especialitza en la fabricació d'actuadors pneumàtics de la sèrie XM amb certificació ISO9001 i vàlvules de control automàtic, que compleixen els estàndards ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Amb capacitats avançades d'R+D i instal·lacions de producció, els nostres productes serveixen a diverses indústries, com ara petroli i gas, químiques i centrals elèctriques, que encarnen el nostre compromís amb "La tecnologia primer, l'excel·lència de qualitat" mitjançant solucions innovadores i un rendiment fiable.
