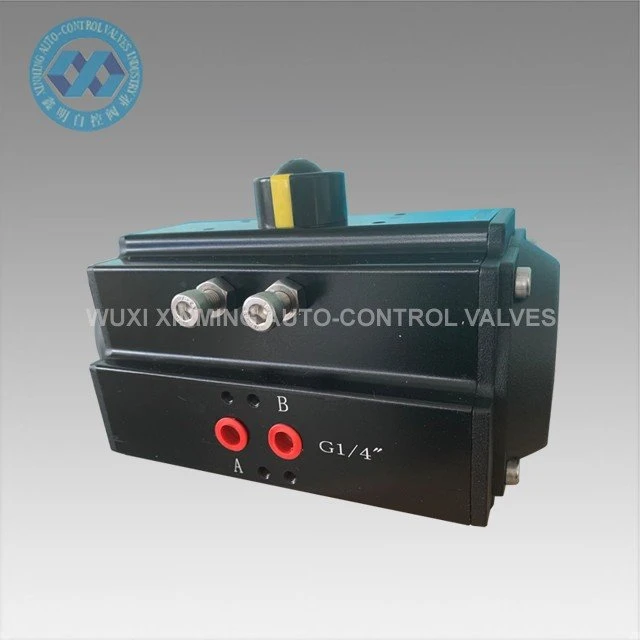

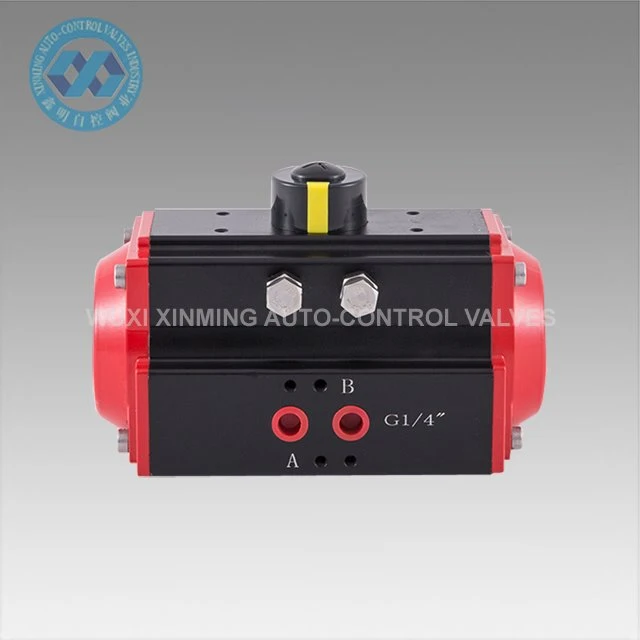

Presentació del producte
L'actuador pneumàtic de cremallera i pinyó, també conegut com a cilindre de rotació restringida, és un actuador rotatiu utilitzat per girar, obrir, tancar, barrejar, oscil·lar, posicionar, dirigir i més funcions mecàniques que impliquen una rotació restringida. L'actuador pneumàtic de cremallera i pinyó s'utilitza per controlar la papallona. vàlvules, vàlvules de bola i maquinària amb moviment rotatiu automàticament. Els pistons de doble cremallera d'aliatge d'alumini de fosa a pressió de precisió amb tractament d'oxidació dura milloren la precisió de l'angle giratori i la vida útil. El cos de l'actuador amb oxidació dura pot evitar el rascat de manera eficaç.
Detalls ràpids
Nom del producte: actuador pneumàtic de cremallera i pinyó
Marca: XM i també s'accepta OEM
Mida de l'actuador: 32 mm-400mm
Angle de gir: 0 graus ~90 graus (±5 graus)
Interval de temperatura de treball: -20 graus ~ més 80 graus (estàndard)
-40 graus ~ més 80 graus (temperatura baixa)
-15 graus ~150 graus (temperatura alta)
Pressió de subministrament d'aire: {{0}}.2~0.8MPa, 10Mpa màxim
Connexió superior: VDI/VDE3845 NAMUR
Connexió inferior: ISO 5211 i DIN3337
Material: aliatge d'alumini
Estructura: cremallera i pinyó, pistons de cremallera doble
Tractament superficial del cos de l'actuador: anoditzat negre
Color de la tapa final: negre gris, negre, blau fosc, blau cel, vermell, taronja, verd, etc.
Certificació: CE, ATEX, SIL3, ISO9001:2016
Paràmetre tècnic
XM TAULA DE PARELLS DE SORTIDA DE L'ACTUADOR PNEUMATICS I PINYON
Model | Pressió d'aire d'entrada (unitat: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Parell de sortida de pressió d'aire (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Recanvis i material
Diagrama de dimensions
capacitat de subministrament
Capacitat de subministrament: 10.000 unitats per mes Actuador rotatiu pneumàtic
Embalatge i lliurament
Detall de l'embalatge: 1). cartró separat amb embalatge d'escuma a l'interior
2). caixa de fusta contraxapada per a l'enviament oceànic
3). Palet de fusta contraxapada per a l'enviament aeri
Port de sortida: Xangai, Xina
Temps de lliurament:
Quantitat (unitats) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Est. Temps (dies) | Mercaderies en estoc | 7 | 20 | A negociar |
Avantatge
1) Totes les peces de recanvi importants es tractarien amb anodització dura per millorar la força en gran mesura per garantir el bon rendiment i la vida útil.
2) Tots els processos es formen una vegada per CNC per garantir la precisió del procés i la vida útil.
PMF
P 1: Capacitat de condicions de pagament?
A 1: T/T, L/C, Western Union.
P 2: Termes comercials?
A 2: D'acord amb els Incoterms 2010, normalment amb EXW, FOB Xangai, CFR, CIF i DDU.
P 3: Validesa de la cotització?
A 3: en un termini de 30 dies.
P 4: Modes d'enviament?
A 4: Per mar, per aire, per exprés o per ferrocarril.
P 5: garantia?
A 5: Garantia d'un any de qualitat gratuïta i servei de pagament durant tota la vida.
P 6: Instal·lació i formació?
A 6: guia de vídeo normal per a la instal·lació. Si cal, s'ofereix un servei d'enginyeria pagat a l'estranger.
