Introducció del producte
L'Actuador Pneumàtic de 180 graus està compost per pistons dobles impulsats per un bastidor i pinyó. Hi ha dos models. Un és un tipus de doble acció, i l'altre és un tipus de retorn de primavera, que pot adaptar-se a diversos ambients corrosius a l'interior o a l'aire lliure.
Detalls ràpids

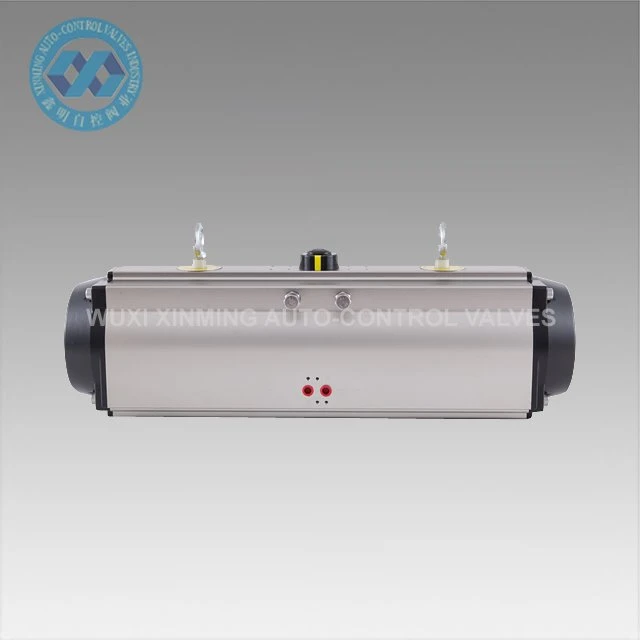

Nom del producte: Actuador Pneumàtic de 180 graus
Nom de marca: XM i OEM també s'accepta
Mida de l'actuador: 32mm-400mm
Angle rotatiu: 0°~ 180°(±5°)
Rang de temperatura de treball: -20 ° C ~ + 80 ° C (estàndard)
-40 °C ~+80 °C(baixa temperatura)
-15 °C ~ 150 ° C (alta temperatura)
Pressió de subministrament d'aire: 0.2 ~ 0.8MPa, 10Mpa màx.
Connexió superior: VDI/VDE3845 NAMUR
Connexió inferior: ISO 5211 i DIN3337
Material: Aliatge d'alumini
Estructura: bastidor i pinyó, pistons de doble rack
Tractament de superfícies corporals de l'actuador: anoditzat dur o oxidació per immersió
Final Tap Color: gris negre, negre, blau fosc, blau cel, vermell, taronja, verd, etc.
Certificació: CE, ATEX, SIL3, ISO9001:2016

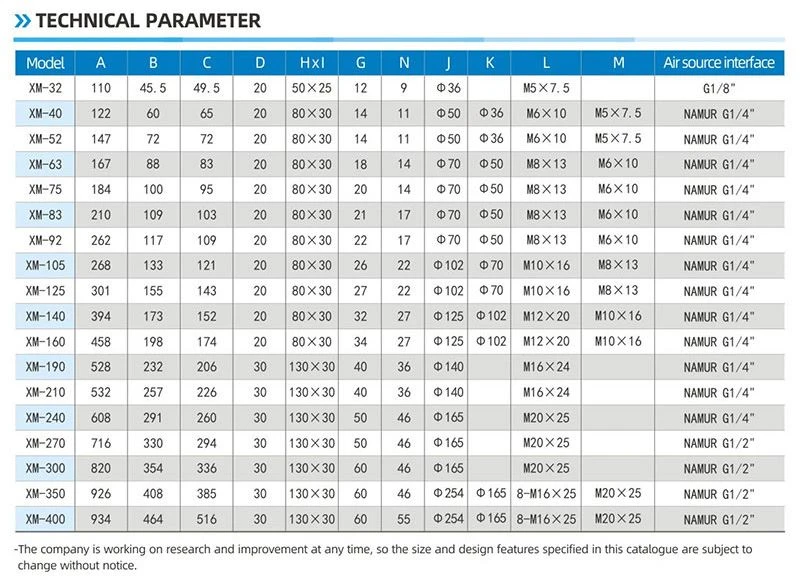

Paràmetre tècnic
TAULA DE PARELL DE SORTIDA DE L'ACTUADOR PNEUMÀTIC XM DE 180 GRAUS
Model | Pressió de l'aire d'entrada(unitat:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Parell de sortida de pressió de l'aire(N.m) | ||||||
XM-DA32-180° | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-180° | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-180° | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-180° | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-180° | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-180° | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-180° | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-180° | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-180° | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-180° | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-180° | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-180° | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-180° | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-180° | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-180° | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-180° | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-180° | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-180° | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

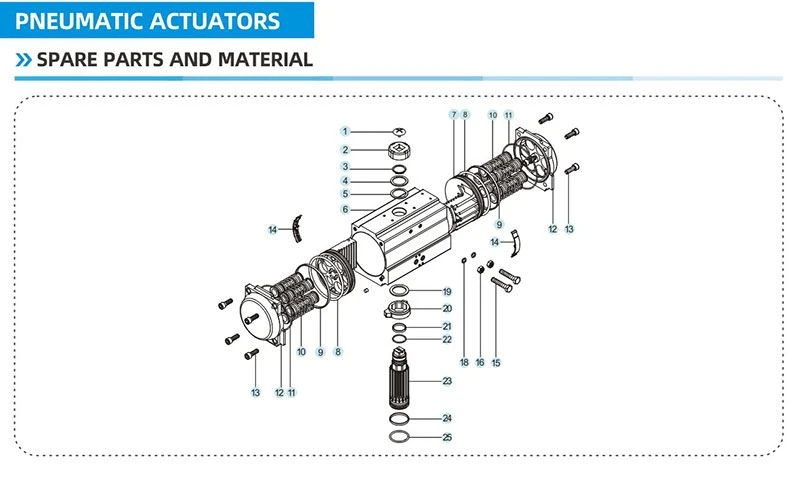

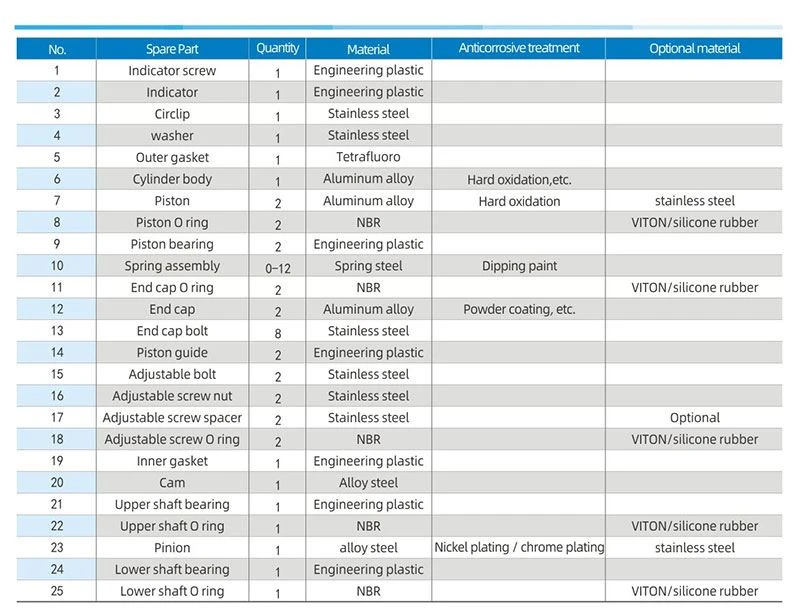

Recanvis i material

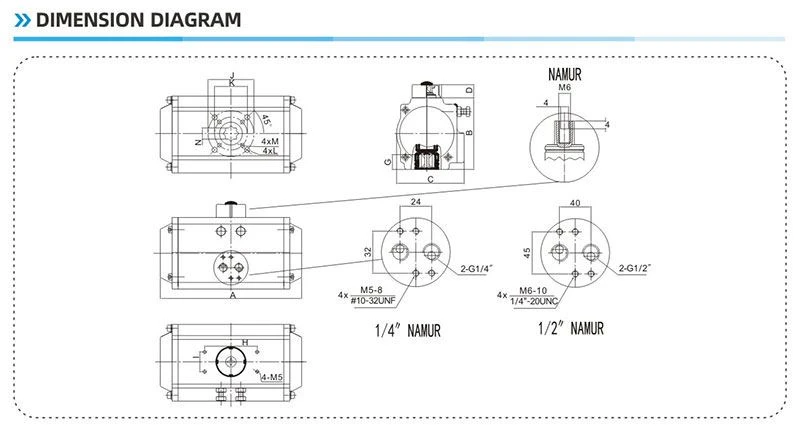

Diagrama de dimensions
PMF
Q 1: Capacitat de les condicions de pagament?
A 1: T / T, L / C, Unió Occidental.
Q 2: Termes comercials?
A 2: D'acord amb Incoterms 2010, normalment amb EXW, FOB xangai, CFR, CIF i DDU.
P3: Validesa de la cotització?
A 3: En 30 dies.
P4: Modes d'enviament?
A 4: Per mar, per aire, per exprés o per ferrocarril.
Q 5: Garantia?
Un 5: Garantia de qualitat d'un any per a un servei gratuït i de pagament per a tota la vida.
P6: Instal·lació i formació?
A 6: orientació de vídeo normal per a la instal·lació. Si cal, servei d'enginyeria a l'estranger de pagament prestat.
