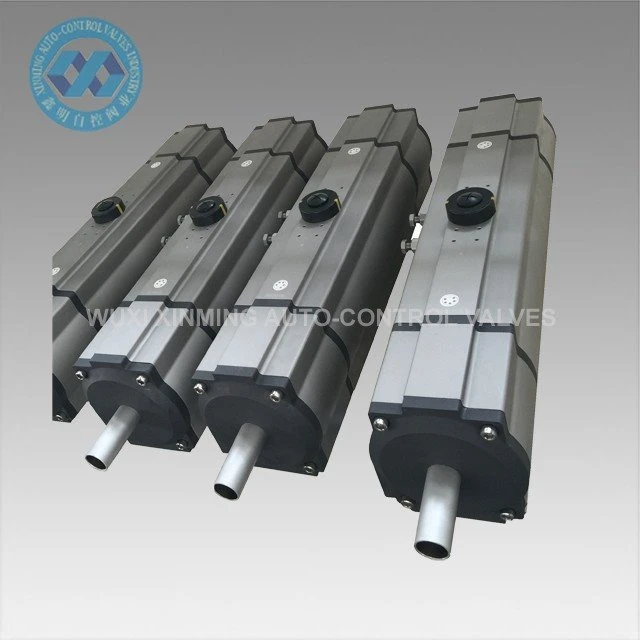

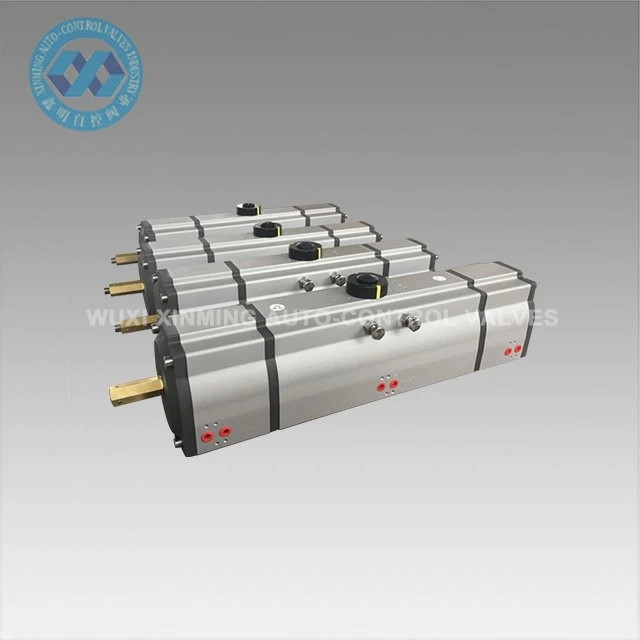

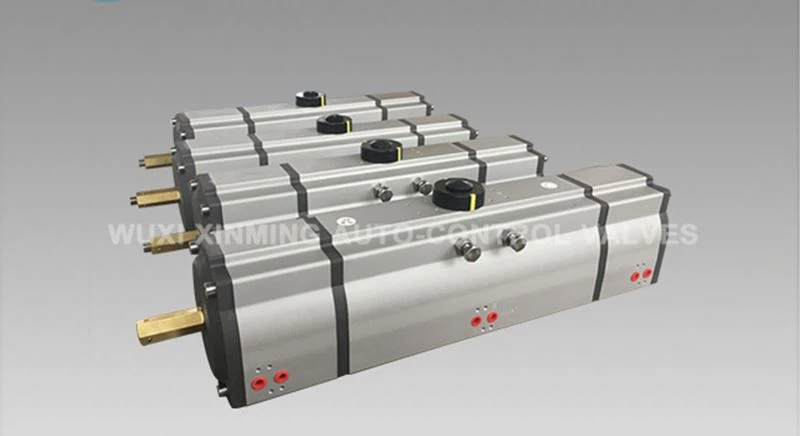

Introducció del producte
L'actuador pneumàtic de tres etapes s'utilitza per controlar vàlvules de papallona, vàlvules de bola i maquinària amb moviment rotatiu automàticament. Els pistons d'alumini de fosa a pressió de precisió amb tractament d'oxidació dura milloren la precisió de l'angle rotatiu i la vida útil. El cos de l'actuador amb oxidació dura pot evitar l'esgarrapada de manera efectiva.
Detalls ràpids
Nom del producte: Actuador Pneumàtic de Tres Etapes
Nom de marca: XM i OEM també s'accepta
Mida de l'actuador: 32mm-400mm
Angle rotatiu: 0°~ 180°(±5°)
Rang de temperatura de treball: -20 ° C ~ + 80 ° C (estàndard)
-40 °C ~+80 °C(baixa temperatura)
-15 °C ~ 150 ° C (alta temperatura)
Pressió de subministrament d'aire: 0.2 ~ 0.8MPa, 10Mpa màx.
Connexió superior: VDI/VDE3845 NAMUR
Connexió inferior: ISO 5211 i DIN3337
Material: Aliatge d'alumini
Estructura: bastidor i pinyó, pistons de doble rack
Tractament de superfícies corporals de l'actuador: anoditzat dur o oxidació per immersió
Final Tap Color: gris negre, negre, blau fosc, blau cel, vermell, taronja, verd, etc.
Certificació: CE, ATEX, SIL3, ISO9001:2016
Paràmetre tècnic
TAULA DE PARELL DE SORTIDA DE L'ACTUADOR PNEUMÀTIC XM DE TRES ETAPES
Model | Pressió de l'aire d'entrada(unitat:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Parell de sortida de pressió de l'aire(N.m) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Capacitat de subministrament
Capacitat de subministrament: 10000 unitats mensuals Actuador Rotatiu Pneumàtic
Embalatge i lliurament
Detall d'embalatge: 1). cartró separat amb embalatge d'escuma a l'interior
2). estoig de fusta contraxapada per a l'enviament de l'oceà
3). Palet de fusta contraxapada per a l'enviament d'aire
Port de sortida: Xangai, Xina
Temps de lliurament:
Quantitat(Unitats) | 1-500 | 501-10000 | >10001 |
Est. Temps(dies) | 15 | 30 | A negociar |
Avantatge
1) Totes les peces de recanvi importants serien tractades amb anodització dura per millorar la força en gran mesura per garantir el bon rendiment i la vida útil.
2) Tots els processos són una sola formació per CNC per garantir la precisió del procés i la vida útil.
Aplicació
Els actuadors pneumàtics de cremallera i pinyó es poden aplicar a diversos entorns inflamables, corrosius, corrosius, polsosos, forts, de radiació, vibració i corrosió en ambients interiors o exteriors, i s'utilitzen àmpliament en energia elèctrica, petroquímica, metal·lúrgia, petroli, gas natural, ciutats, edificis, drenatge, productes químics, refinació de petroli, mineria, centrals elèctriques, metal·lúrgia, construcció, medicina, alimentació, gas natural, investigació científica, etc.
Introducció de l'empresa
Des de 2007, WUXI XINMING AUTOCONTROL VÀLVULES INDÚSTRIA CO., LTD ha establert.
Fabriquem principalment actuador pneumàtic, vàlvula pneumàtica de bola, vàlvula pneumàtica de papallona, vàlvula de control pneumàtic / elèctric, etc.

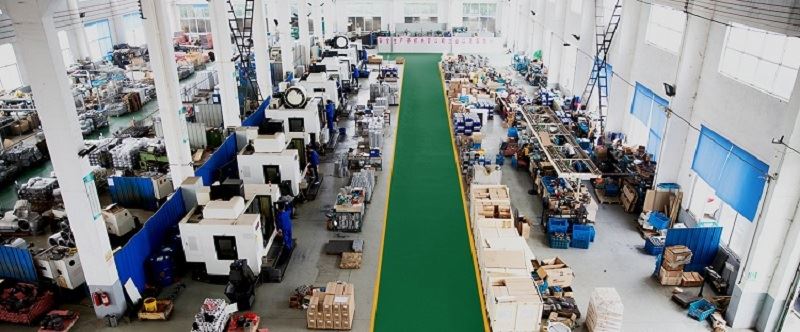

La nostra empresa disposa d'equips de processament avançats i equips de proves sofisticats. Els nostres equips de processament inclouen punts, fresadora, màquina perforadora, planer, màquina de perforació, punts CNC, centres de mecanitzat CNC i altres equips. Hi ha un total de 30 conjunts, dels quals hi ha 5 conjunts importats centre de màquines verticals i diversos conjunts avançats de pròtesis CNC.
