Introducció del producte
Els actuadors pneumàtics de 90 graus tenen estils únics, tecnologia avançada, fabricació de precisió, disseny econòmic i compacte, i es poden equipar directament amb altres accessoris per millorar l'eficiència i l'economia.
Detalls ràpids

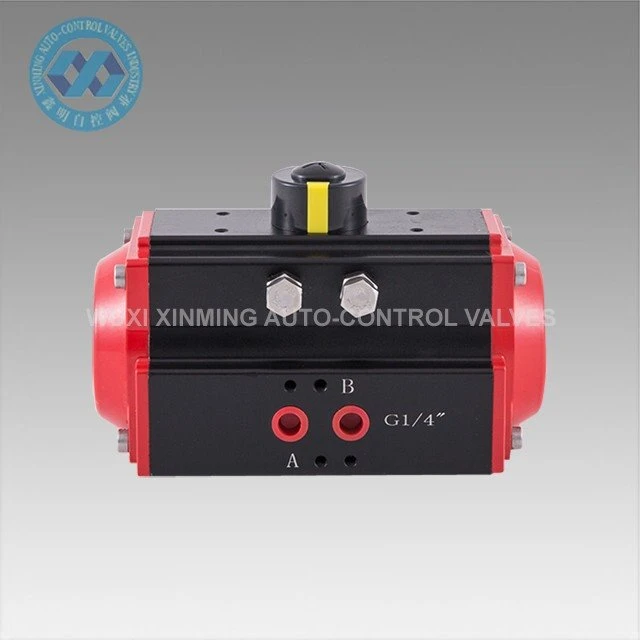

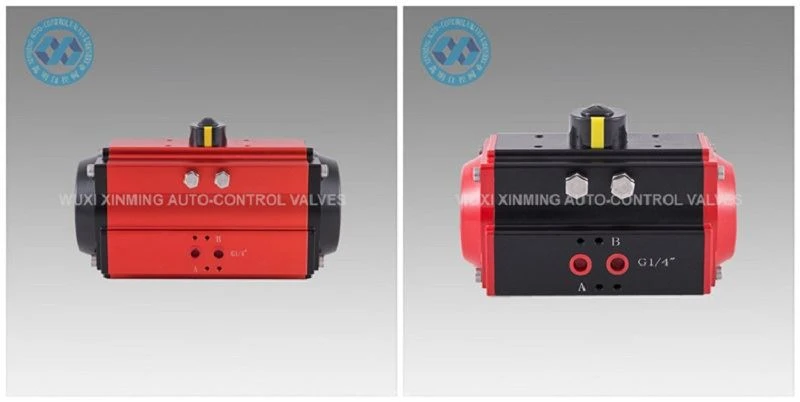

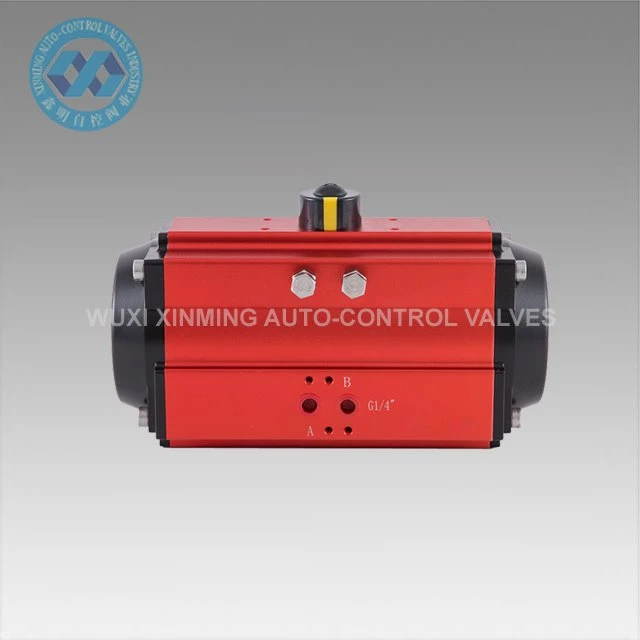

Nom del producte: Actuador Pneumàtic de 90 graus
Nom de marca: XM i OEM també s'accepta
Mida de l'actuador: 32mm-400mm
Angle rotatiu: 0°~ 90°(±5°)
Rang de temperatura de treball: -20 ° C ~ + 80 ° C (estàndard)
-40 °C ~+80 °C(baixa temperatura)
-15 °C ~ 150 ° C (alta temperatura)
Pressió de subministrament d'aire: 0.2 ~ 0.8MPa, 10Mpa màx.
Connexió superior: VDI/VDE3845 NAMUR
Connexió inferior: ISO 5211 i DIN3337
Material: Aliatge d'alumini
Estructura: bastidor i pinyó, pistons de doble rack
Tractament de superfícies corporals de l'actuador: anoditzat dur o oxidació per immersió
Final Tap Color: gris negre, negre, blau fosc, blau cel, vermell, taronja, verd, etc.
Certificació: CE, ATEX, SIL3, ISO9001:2016

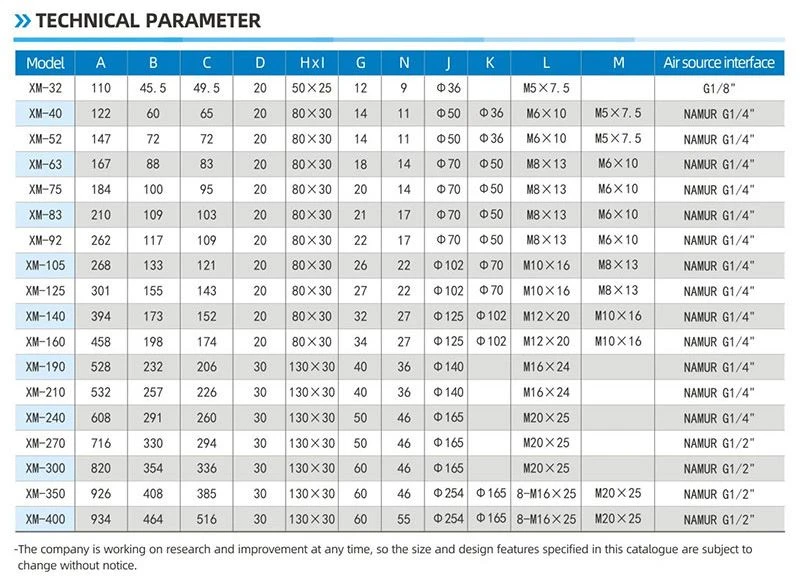

Paràmetre tècnic
TAULA DE PARELL DE SORTIDA DE L'ACTUADOR PNEUMÀTIC XM DE 90 GRAUS
Model | Pressió de l'aire d'entrada(unitat:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Parell de sortida de pressió de l'aire(N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

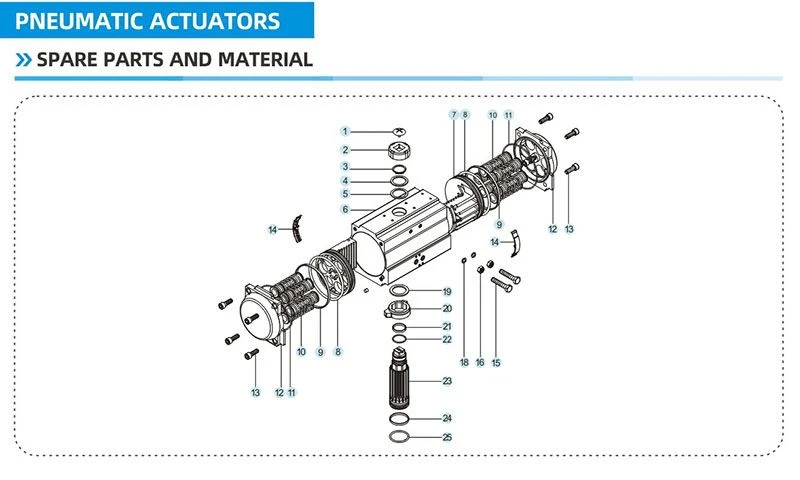

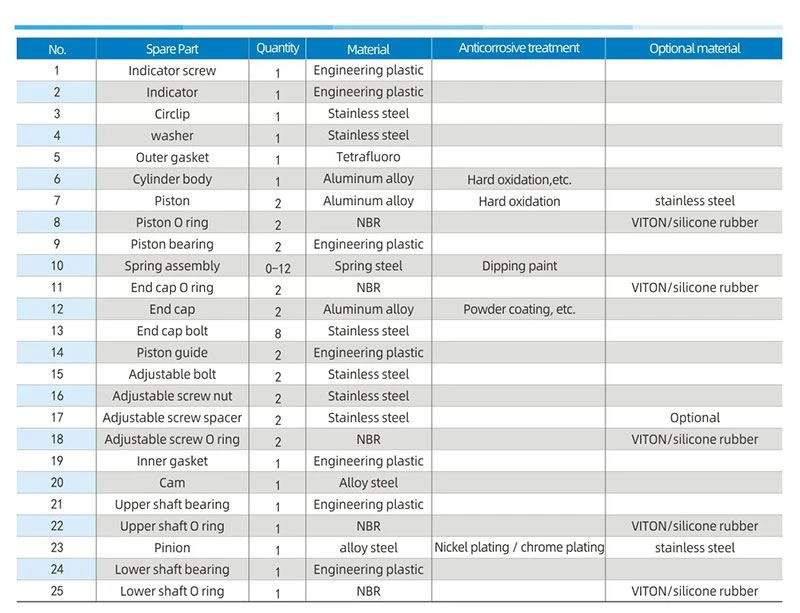

Recanvis i material

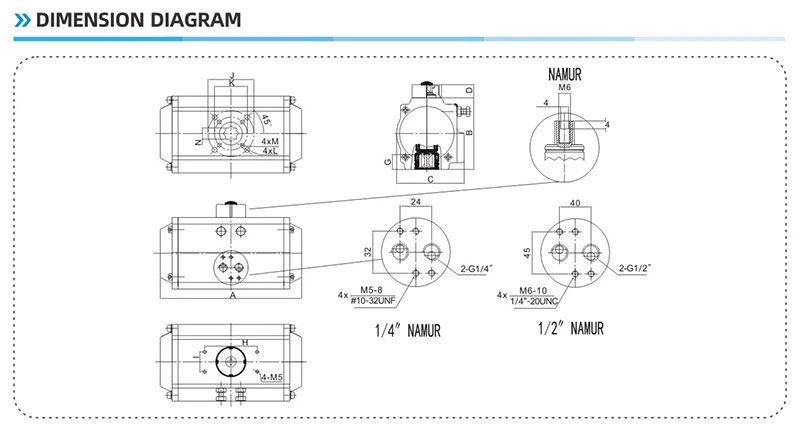

Diagrama de dimensions
Tret
-L'estructura és un actuador pneumàtic compacte i pinyol.
-S'utilitza per a vàlvules de quart de volta, vàlvules de bola, vàlvules de papallona i vàlvules d'endoll.
-Aliatge d'alumini d'alta qualitat, superfície anoditzada dura + tefló.
-Productes d'alta gamma, excel·lent qualitat i sistema de certificació perfecte.
-Tots els productes es proven estrictament quan surten de la fàbrica, i cada actuador està marcat amb un codi de producció per facilitar la identificació i seguiment dels serveis.
Avantatge
1) Totes les peces de recanvi importants serien tractades amb anodització dura per millorar la força en gran mesura per garantir el bon rendiment i la vida útil.
2) Tots els processos són una sola formació per CNC per garantir la precisió del procés i la vida útil.
Capacitat de subministrament
Capacitat de subministrament: 10000 unitats mensuals Actuador Rotatiu Pneumàtic
Embalatge i lliurament
Detall d'embalatge: 1). cartró separat amb embalatge d'escuma a l'interior
2). estoig de fusta contraxapada per a l'enviament de l'oceà
3). Palet de fusta contraxapada per a l'enviament d'aire
Port de sortida: Xangai, Xina
Temps de lliurament:
Quantitat(Unitats) | 1-50 | 51-1000 | 1001-10000 | >10001 |
Est. Temps(dies) | Mercaderies en estoc | 7 | 20 | A negociar |
