Visió general del producte

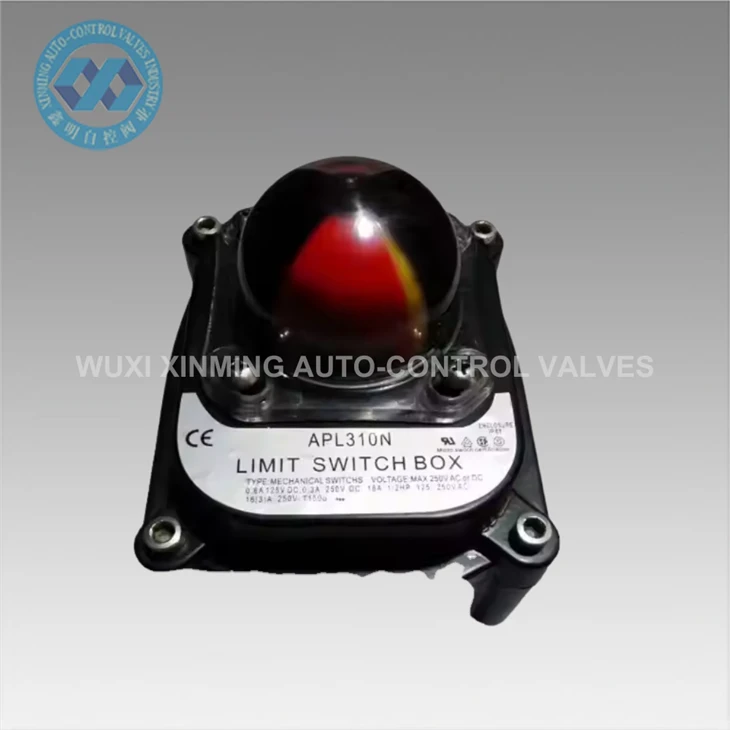

La caixa de commutació de límit APL-310N és un indicador de posició de vàlvula fiable i un dispositiu de retroalimentació dissenyat per a sistemes d'automatització industrial. S'utilitza per controlar les posicions obertes i tancades de les vàlvules de quart de volta, incloses les vàlvules de bola i les vàlvules de papallona, quan són operades per actuadors pneumàtics o elèctrics.
En proporcionar feedback de la posició mecànica i elèctrica en temps real-, l'APL-310N ajuda a garantir un funcionament segur i precís de la vàlvula en els sistemes de control de processos, especialment quan es requereix un control remot.
Característiques
- Carcassa d'aliatge d'alumini fos-, recobriment en pols, aspecte bonic i qualitat fiable
- La posició de l'interruptor es pot identificar clarament per l'indicador
- Col·loqueu ràpidament la lleva, muntada mitjançant l'eix estriat i la molla, fàcil d'ajustar sense eines.
- Bloc de terminals de múltiples-contactes amb 8 contactes estàndard per a un cablejat segur i còmode
- Interfície de cable estàndard
- Cargols anti-apagats, els cargols connectats a la coberta superior no cauran quan es desmunten.
- Fàcil instal·lació, connexió de cargol d'acer inoxidable i suport de muntatge. Tots compleixen els estàndards NAMUR
Especificacions tècniques

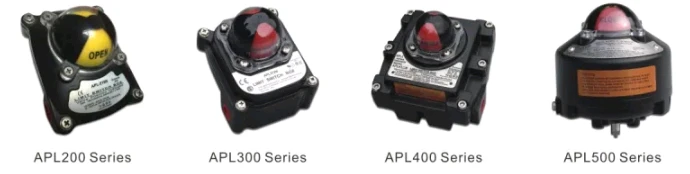

| Sèrie APL200,300,400,500 | ||
| Shell | Estàndard | Opció |
| Temperatura | Sèrie 200 (IP66) Sèrie 300 (IP66) Sèrie 400 (Exd II BT6 IP66) | |
| Sèrie 500 (Exd IICT6 Gb DIP A21TA, T6 IP66) | ||
| -25 graus ~+85 graus | ||
| Port de cablejat | 2XNPT1/2 (sèrie 200/300 aplicable) | PT1/2 (sèrie 200/300 aplicable) |
| 2XNPT3/4 (aplica la sèrie 400/500) | PF1/2 (sèrie tipus 200/300 aplicable) | |
| M20.PG13.5 (sèrie 200/300 aplicable) | ||
| PT3/4 (sèrie 400/500 aplicable) | ||
| PF3/4 (sèrie 400/500 aplicable) | ||
Aplicacions
L'indicador de posició de la vàlvula APL-310N s'utilitza àmpliament en sistemes d'automatització industrial on es requereix un control de l'estat de la vàlvula:
- Monitorització de vàlvules de gasoducte i petroli
- Sistemes de tractament d'aigües i aigües residuals
- Plantes de processament químic
- Instal·lacions de generació d'energia
- Sistemes de control d'automatització industrial
- Línies de producció alimentària i farmacèutica
En una planta de tractament d'aigües residuals típica, l'APL-310N s'instal·la a les vàlvules de papallona per proporcionar informació en temps real a la sala de control, garantint que les vàlvules de regulació de cabal funcionin correctament i amb seguretat.
Preguntes freqüents
P1: Per a què serveix una caixa d'interruptors de límit?
Una caixa d'interruptors de límit s'utilitza per proporcionar retroalimentació de posició oberta/tancada de les vàlvules en sistemes de control automatitzats.
P2: Amb quines vàlvules és compatible APL-310N?
S'utilitza principalment amb vàlvules de quart-de volta, com ara vàlvules de bola i vàlvules de papallona.
P3: L'APL-310N és adequat per a ús a l'aire lliure?
Sí, amb la seva carcassa d'alumini amb classificació IP67, es pot utilitzar en entorns exteriors i durs.
P4: Quin estàndard de muntatge utilitza?
Utilitza muntatge estàndard NAMUR, compatible amb la majoria dels actuadors pneumàtics.
