Visió general del producte

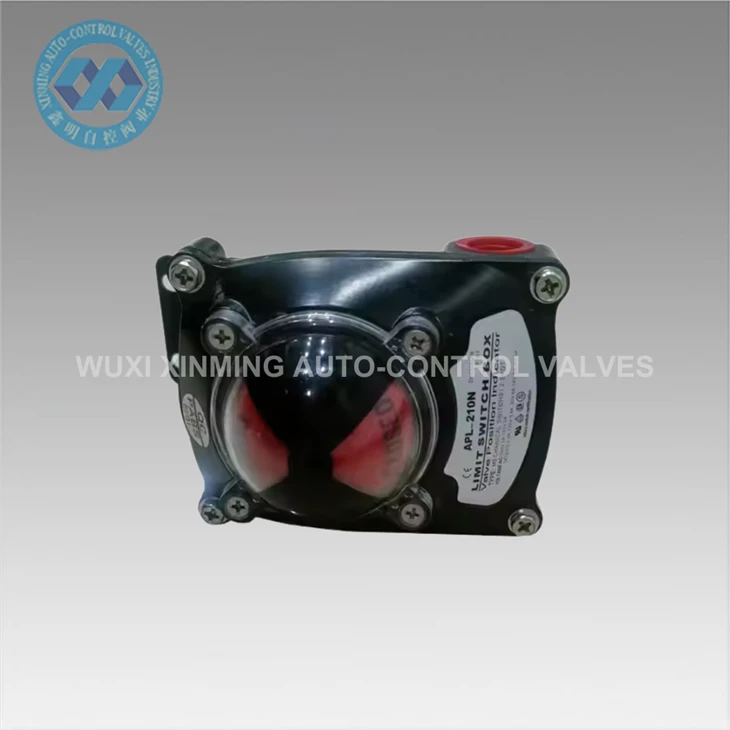

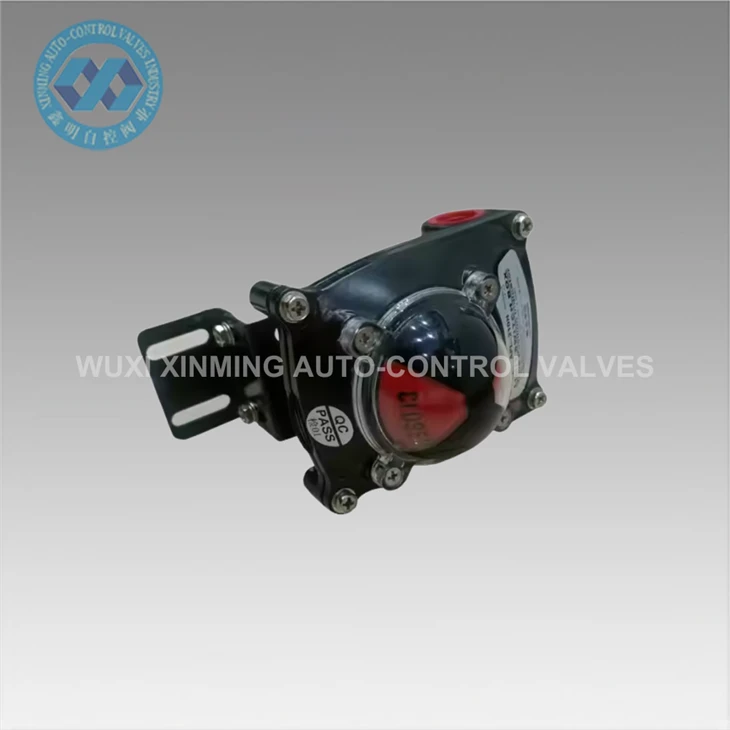

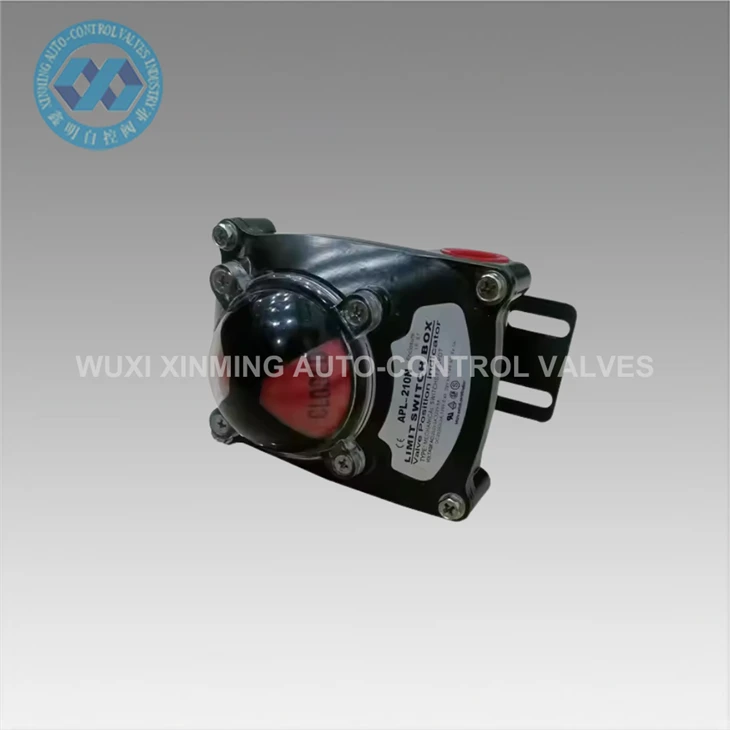

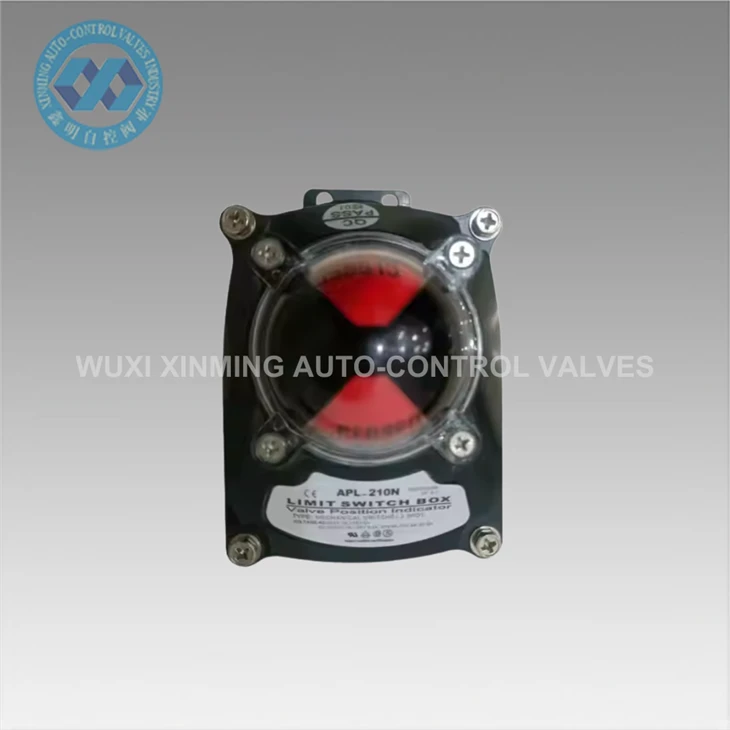

La caixa d'interruptors de límit mecànic APL-210N està dissenyada per a una indicació i retroalimentació precisa de la posició de la vàlvula en sistemes d'automatització industrial. S'utilitza àmpliament en actuadors rotatius pneumàtics i vàlvules de quart de volta, com ara vàlvules de bola i vàlvules de papallona, per proporcionar senyals d'estat d'obertura/tancada fiables als sistemes de control.
Aquesta caixa d'interruptors de límit converteix la rotació mecànica de la tija de la vàlvula en senyals de commutació elèctrica mitjançant un mecanisme de lleves interns, assegurant un control precís de la posició durant el funcionament de la vàlvula automatitzada. És un component essencial en les indústries de processos on es requereix una retroalimentació de l'estat de la vàlvula-en temps real per a un control del sistema segur i estable.
Principi de funcionament
L'APL-210N s'instal·la a la part superior d'un actuador pneumàtic i s'enllaça mecànicament a la tija de la vàlvula. Quan la vàlvula gira entre 0 graus i 90 graus, la lleva dins de la caixa de commutació gira en conseqüència i activa els interruptors mecànics interns.
Aquests interruptors envien senyals ON/OFF al PLC o als sistemes de control, indicant si la vàlvula està en posició totalment oberta o totalment tancada. Un indicador visual a la coberta superior proporciona una confirmació clara del lloc sense obrir el dispositiu.
Especificacions tècniques
| Model | APL-210N |
| Tipus de producte | Caixa d'interruptors de límit mecànic |
| Aplicació | Indicació de la posició de la vàlvula |
| Vàlvules compatibles | Vàlvula de bola, vàlvula de papallona |
| Interval de rotació | 0 graus - 90 graus |
| Material de l'habitatge | Aliatge d'alumini |
| Classe de protecció | IP67 |
| Muntatge estàndard | NAMUR |
| Tipus de senyal | Interruptor mecànic ON/OFF |
| Instal·lació | Actuador rotatiu pneumàtic muntat |
Aplicacions
La caixa d'interruptors de límit APL-210N s'utilitza àmpliament en sistemes d'automatització industrial que requereixen retroalimentació de la posició de la vàlvula:
- Sistemes de control de vàlvules de gasoductes i petroli
- Instal·lacions de tractament d'aigües i aigües residuals
- Plantes de processament químic
- Sistemes de generació d'energia
- Línies d'automatització de processos industrials
- HVAC i sistemes generals de control de cabal
En el funcionament típic, s'instal·la en un actuador pneumàtic que condueix una vàlvula de papallona, on informa contínuament l'estat d'obertura/tancament de la vàlvula a la sala de control per a un seguiment segur del procés.
