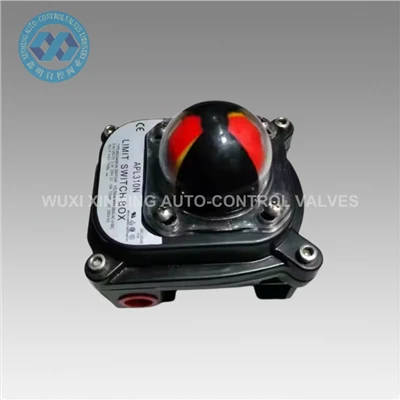

Característiques estructurals
• Disseny compacte: per adaptar -se a l’espai d’instal·lació limitat dels actuadors pneumàtics de la vàlvula de papallona, aquest interruptor de límit està dissenyat per ser extremadament compacte, minimitzant l’espai ocupat addicional i facilitant la disposició i la integració del sistema global.
• Carcassa robusta: normalment està equipat amb una carcassa feta de metall (com aliatge d’alumini, acer inoxidable) o plàstic d’alta resistència. Això protegeix eficaçment els components de precisió interna, la qual cosa permet suportar vibracions, impactes i dures condicions ambientals.
• Micro de precisió Micro - Interruptors: Els commutadors de precisió d’alta precisió es construeixen - que poden respondre ràpidament als canvis de posició de l’actuador. Els seus contactes tenen un excel·lent rendiment elèctric i una vida mecànica, garantint una transmissió de senyal fiable.
• Ajustabilitat: la funció d’ajust de posició és una característica important d’aquest interruptor de límit. Pot ajustar amb precisió la posició del disparador de l’interruptor segons el cop real de la vàlvula de papallona i els requisits d’aplicació, aconseguint així un control precís.
• Estructura de segellat: per evitar l’entrada de pols, humitat i substàncies corrosives, l’interruptor límit té una bona estructura de segellat. El nivell de protecció sol arribar a IP65 i superior, fent -lo adequat per a diversos entorns industrials durs.
Avantatges
• Control de precisió d’alta: amb micro - commutadors precisos i ajustabilitat, pot detectar amb precisió la posició de l’actuador pneumàtic de la vàlvula de papallona, aconseguint un control precís del grau d’obertura de la vàlvula i complint els estrictes requisits de diversos processos industrials per a paràmetres com el flux i la pressió.
• Alta fiabilitat: l’allotjament robust i la bona estructura de segellat permeten que l’interruptor límit funcioni de manera estable en entorns industrials durs, reduint la probabilitat de fracassos i millorant la fiabilitat i l’estabilitat del sistema.
• Llarga vida útil: els commutadors micro tenen una llarga vida mecànica i elèctrica, que pot suportar operacions freqüents i ús a llarg termini, reduint els costos de manteniment i les freqüències de substitució.
• Instal·lació fàcil: les interfícies de disseny compacte i d’instal·lació estandarditzats fan que l’interruptor límit sigui fàcil d’instal·lar i depurar, i es pot integrar ràpidament al sistema d’actuadors pneumàtics de vàlvula de papallona existent.
• Sortida de senyal estable: pot proporcionar senyals elèctrics estables i fiables, facilitant la connexió amb els sistemes de control per al control automatitzat i el control remot.
Desavantatges
• Cost elevat: a causa de l’ús de commutadors de micro -precisió d’alta precisió, materials d’alta qualitat i processos de fabricació complexos, el seu preu és relativament elevat, augmentant el cost de contractació del sistema.
• Requisits alts d’instal·lació: Per garantir la seva precisió i fiabilitat, la instal·lació del commutador límit s’ha de dur a terme estrictament d’acord amb els procediments operatius i el nivell tècnic i el procés d’instal·lació dels instal·ladors han de ser elevats.
• No és adequat per a condicions laborals extremes: tot i que té un bon rendiment de protecció, en algunes condicions de treball extremadament dures, com ara ambients d’alta temperatura, pressió alta i forts, encara es poden limitar fins a cert punt i calen mesures de protecció addicionals.
Principi de treball
Quan l’actuador pneumàtic de la vàlvula de papallona es mou, condueix la tija de la vàlvula o els components de transmissió connectats a ella. L’interruptor de límit està connectat a les parts mòbils de l’actuador mitjançant mètodes de connexió mecànica o de detecció. Quan l’actuador es traslladi a la posició preestablerta, desencadenarà l’interruptor micro -dins del commutador límit.
Els contactes del commutador micro canviaran els seus estats, per exemple, de normalment oberts a normalment tancats o de normalment tancats a normalment oberts. Aquest canvi d’estat es converteix en un senyal elèctric (com ara un senyal de commutador) i es transmet al sistema de control (com PLC, DCS, etc.) a través d’un cable.
El sistema de control jutja la posició actual de la vàlvula de papallona en funció del senyal rebut i realitza operacions de control corresponents, com ara aturar el moviment de l’actuador, iniciar altres equips o enviar un senyal d’alarma. Ajustant la posició del disparador de l’interruptor límit, es pot aconseguir un control precís de diferents graus d’obertura de la vàlvula de papallona.
