Característiques de disseny
Característiques de disseny

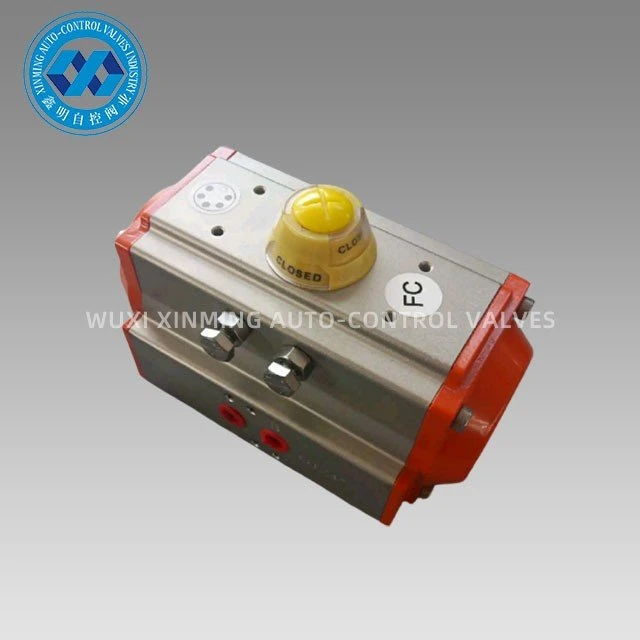

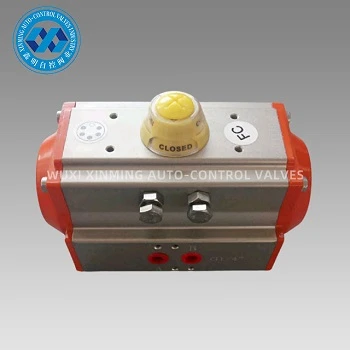

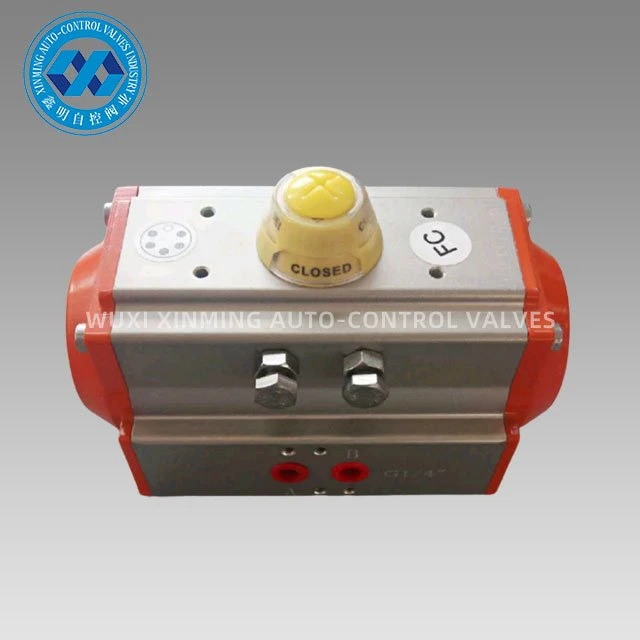

Els actuadors pneumàtics rotatius de doble efecte AT s'estudien, desenvolupen i dissenyen sobre la base de l'aplicació integral de noves tecnologies, nous materials, nous processos i conceptes innovadors a nivell nacional i internacional, amb les següents característiques:
1. Totalment d'acord amb les normatives internacionals: IS05211, DIN3337 i VDI/VDE-3845, estàndards NAMUR.
2. Per al cilindre d'alumini extruït d'alta resistència, la superfície interior està finament mòlta i anoditzada dura, amb una llarga vida útil, baix coeficient de fricció i acció ràpida.
3.La bonica forma compacta i moderna i les especificacions múltiples fan que la selecció sigui més econòmica.
4.Totes les superfícies actives adopten coixinets d'alta qualitat amb baixa fricció, llarga vida i sense soroll.
5. S'instal·len dos mecanismes d'ajust de carrera independents per ajustar fàcilment ± 5 graus addicionals a la posició totalment oberta o tancada.
6. Els actuadors amb la mateixa estructura externa estan disponibles en versions de doble efecte i de simple efecte (retorn de molla). La versió d'efecte simple té tipus normal-tancat i normal-obert
capacitat de subministrament
Capacitat de subministrament: 10.000 unitats per mes Actuador rotatiu pneumàtic
Embalatge i lliurament
Detall de l'embalatge: 1). cartró separat amb embalatge d'escuma a l'interior
2) caixa de fusta contraxapada per a l'enviament oceànic
3) Palet de fusta contraxapada per a l'enviament aeri
Port de sortida: Xangai, Xina
Temps de lliurament:
|
Quantitat (unitats) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Est. Temps (dies) |
Mercaderies en estoc |
7 |
20 |
A negociar |
Presentació del producte
Els actuadors pneumàtics AT de la sèrie XM s'utilitzen per controlar automàticament vàlvules de papallona, vàlvules de bola i maquinària amb moviment rotatiu. Els pistons de doble cremallera d'aliatge d'alumini de fosa a pressió de precisió amb tractament d'oxidació dura milloren la precisió de l'angle giratori i la vida útil. El cos de l'actuador amb oxidació dura pot evitar el rascat de manera eficaç.
Avantatge
1) Totes les peces de recanvi importants es tractarien amb anodització dura per millorar la força en gran mesura per garantir el bon rendiment i la vida útil.
2) Tots els processos són de formació única per CNC per garantir la precisió del procés i la vida útil.
Aplicació
Els actuadors rotatius pneumàtics poden ser adequats per a diversos camps magnètics inflamables, corrosius, polsosos, forts, radiacions, entorns corrosius per vibracions interiors o exteriors, que s'utilitzen àmpliament en el camp de l'energia elèctrica, petroquímica, metal·lúrgia, petroli, gas, ciutat, construcció, drenatge, indústria química, refinació de petroli, mineria, central elèctrica, metal·lúrgia, arquitectura, medicina, alimentació, gas, investigació científica, etc.
Paràmetre tècnic
XM TAULA DE PARLS DE SORTIDA ACTUADOR DE DOBLE EFECTE
| Model |
Pressió d'aire d'entrada (unitat: bar) | |||||
| 3 | 4 | 5 | 6 | 7 | 8 | |
| Parell de sortida de pressió d'aire (Nm) | ||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Presentació de l'empresa
Des del 2007, s'ha establert WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Fabriquem principalment actuador pneumàtic, vàlvula de bola pneumàtica, vàlvula de papallona pneumàtica, vàlvula de control pneumàtica / elèctrica, etc.

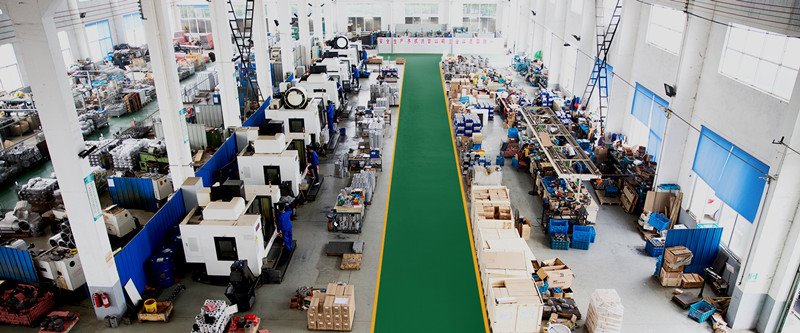

La nostra empresa compta amb equips de processament avançats i equips de prova sofisticats. Els nostres equips de processament inclouen torns, fresadores, mandrinadores, fresadores, perforadores, torns CNC, centres de mecanitzat CNC i altres equips. Hi ha un total de 30 jocs, dels quals hi ha 5 conjunts de centres de màquines verticals importats i diversos jocs de torns CNC avançats.
El nostre servei
1) Línia directa 7x24 hores
2) Control de qualitat estricte
3) Bona qualitat a un preu favorable
4) Excel·lent servei posterior
5) Suport tècnic en línia
6) com a termini de lliurament
