En els sistemes d'automatització industrial, moltes empreses troben amb freqüència problemes en el control de la vàlvula, com ara una velocitat de resposta lenta, un parell insuficient, un nivell d'automatització baix i un manteniment freqüent. Especialment en sistemes de canonades que requereixen obertura i tancament freqüent de vàlvules, el rendiment inestable de l'actuador no només afecta l'eficiència de la producció, sinó que també pot suposar perills per a la seguretat.
L'actuador pneumàtic de viatge angular està dissenyat per resoldre aquests problemes, proporcionant un control automatitzat estable, ràpid i fiable per a diverses vàlvules rotatives de 90 graus.
L'actuador pneumàtic de desplaçament angular és un actuador accionat per aire comprimit. Mitjançant un mecanisme de transmissió intern, converteix l'energia pneumàtica en moviment de rotació angular, aconseguint així l'obertura i el tancament de la vàlvula.
Aquest actuador s'utilitza principalment per controlar vàlvules de carrera angular com ara vàlvules de bola, vàlvules de papallona i vàlvules d'obturació. Presenta una estructura compacta, un funcionament estable i una resposta ràpida, cosa que el converteix en un important dispositiu de control en sistemes de canonades automatitzats industrials.

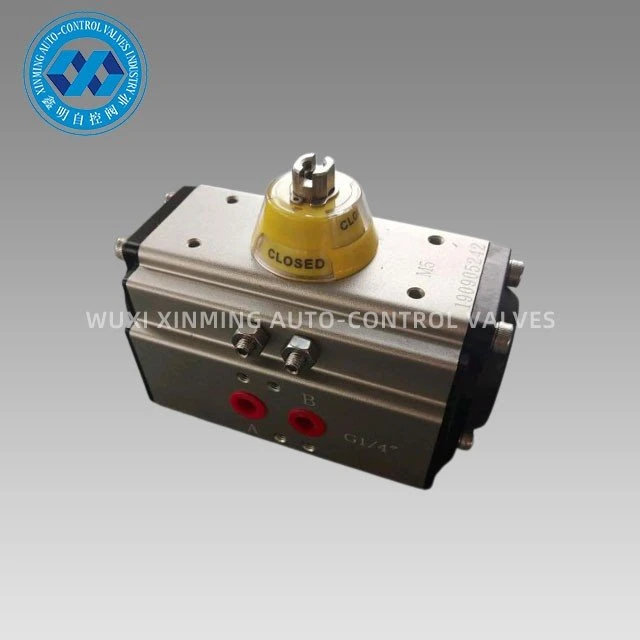

Els actuadors pneumàtics de viatge en angle de la sèrie XM s'utilitzen per controlar automàticament vàlvules de papallona, vàlvules de bola i maquinària amb moviment rotatiu. Els pistons de doble cremallera-d'aliatge d'alumini de fosa a pressió de precisió amb tractament d'oxidació dura milloren la precisió de l'angle giratori i la vida útil. El cos de l'actuador amb-oxidació dura pot evitar el rascat de manera eficaç.
Especificacions del producte
|
Nom del producte |
Actuador pneumàtic de desplaçament angular |
|
Material |
Acer inoxidable / aliatge d'alumini |
|
Certificat |
ISO9001: 2015, CE, ATEX, SIL3 |
|
Funció |
ON / OFF |
|
Aplicació |
Vàlvula de bola d'automatització, vàlvula de papallona d'automatització |
|
Interval de temperatura |
-40 ~ 150 graus C |
|
Termini de lliurament |
normalment en 7 dies. |
|
Port d'enviament |
Xangai, Ningbo, etc. |
|
Detall del paquet |
cada cartró a l'interior, caixa de fusta contraxapada (enviament oceànic) o palet (enviament aeri) a l'exterior |
|
Angle de gir |
0 ~ 90 graus / 0 ~ 120 graus / 0 ~ 180 graus |
|
Estructura |
actuador rotatiu de cremallera i pinyó |
|
Tractament superficial |
anodització dura |
|
Temperatura de treball |
Temperatura normal: -20 graus ~ 80 graus (-4 graus F ~ 176 graus F) |
|
Connexió |
NAMUR, ISO5211 i DIN3337 |
|
Color de gorra |
suport personalitzat |
|
Tipus |
doble efecte i simple efecte |
|
Indicador |
Suport personalitzat |
|
Instal·lar accessoris |
Caixa d'interruptors de límit / vàlvula solenoide / posicionador de vàlvules, etc. |
|
Accessoris de vàlvules |
Caixa de canvis d'anul·lació manual |
|
Pistó |
Anoditzat dur |
|
Mitjana |
Aigua, oli, aire o ambient corrosiu |
|
Model |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
Capacitat de subministrament
Tenim un estoc suficient de models estàndard i els podem lliurar ràpidament.
Admet la personalització OEM/ODM, amb la finalització més ràpida de la producció personalitzada per -lots petits en 7 dies.
Embalatge i lliurament
Detall de l'embalatge:
1). cartró separat amb embalatge d'escuma a l'interior
2) caixa de fusta contraxapada per a l'enviament oceànic
3) Palet de fusta contraxapada per a l'enviament aeri
Port de sortida: Xangai, Xina
Temps de lliurament:
|
Quantitat (unitats) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Est. Temps (dies) |
Mercaderies en estoc |
7 |
20 |
A negociar |
Avantatge
Tots els processos es formen-una vegada-per CNC per garantir la precisió del procés i la vida útil.

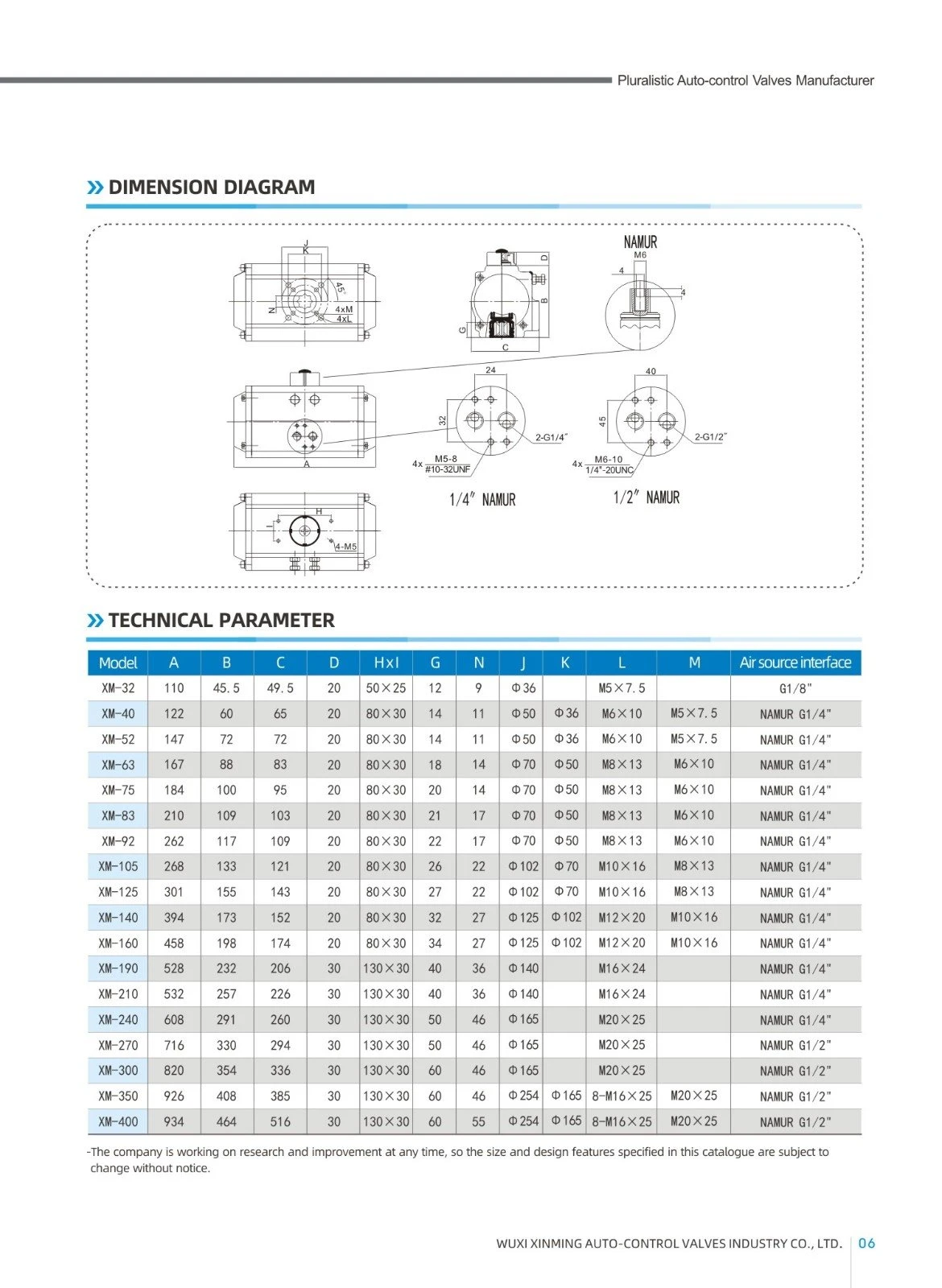

Dimensions de l'actuador pneumàtic de desplaçament angular
XM TAULA DE PARLS DE SORTIDA ACTUADOR DE DOBLE EFECTE
|
Model |
Pressió d'aire d'entrada (unitat: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Parell de sortida de pressió d'aire (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
