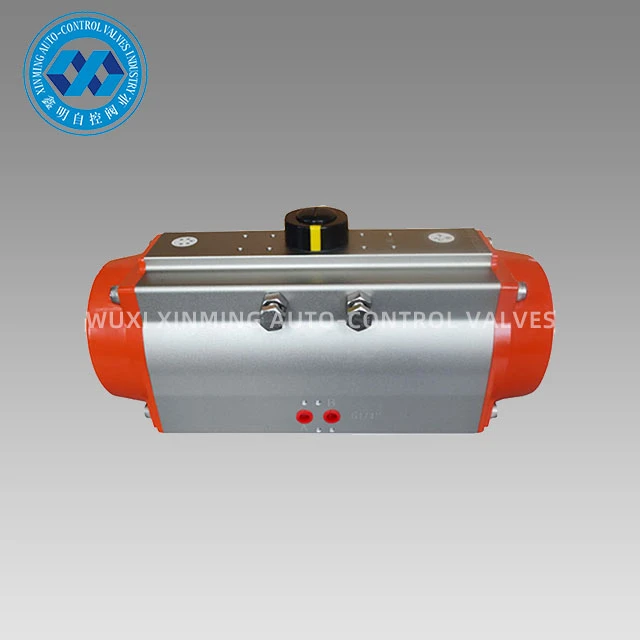

Actuador pneumàtic d'anodització dura

Actuador pneumàtic d'anodització dura

L'actuador pneumàtic d'anodització dura té una estructura compacta de doble -cremallera-i-pinyó amb un engranatge precís i un parell de sortida estable; el cos del cilindre està fet d'aliatge d'alumini extruït, anoditzat, amb una superfície dura i una forta resistència al desgast; es pot instal·lar segons sigui necessari. Vàlvula, dispositiu d'eco, posicionador (indicació d'obertura), triplet i mecanisme d'accionament manual. Vàlvula de bola a joc, vàlvula de papallona i altres vàlvules de carrera angular.
Enviar la consulta
Descripció

Presentació del producte

L'actuador pneumàtic d'anodització dura té una estructura compacta de doble -cremallera-i-pinyó amb un engranatge precís i un parell de sortida estable; el cos del cilindre està fet d'aliatge d'alumini extruït, anoditzat, amb una superfície dura i una forta resistència al desgast; es pot instal·lar segons sigui necessari. Vàlvula, dispositiu d'eco, posicionador (indicació d'obertura), triplet i mecanisme d'accionament manual. Vàlvula de bola a joc, vàlvula de papallona i altres vàlvules de carrera angular.

Característiques de disseny

1. El cos de la vàlvula i el pistó estan anoditzats durs.

2. A menys que el cargol indicador sigui de plàstic, tots els altres cargols són SS304.

3. Els parells de sortida grans i petits són opcionals.2 (2)

Paràmetre tècnic

XM TAULA DE PARELLS DE SORTIDA ACTUADOR NEUMÀTIC D'ALUMINI

Model

Pressió d'aire d'entrada (unitat: bar)

3

4

5

6

7

8

Parell de sortida de pressió d'aire (Nm)

XM-DA32

4.6

6.1

7.6

9.2

10.7

12.2

XM-DA40

7.2

9.6

12.0

14.4

16.8

19.2

XM-DA52

12.0

16.0

20.0

24.0

28.0

32.0

XM-DA63

21.7

28.9

36.0

43.4

50.6

57.8

XM-DA75

30.0

40.0

50.0

60.0

70.0

80.0

XM-DA83

46.8

62.4

78.0

93.6

109.2

124.8

XM-DA92

67.6

90.1

112.6

135.2

157.7

180.2

XM-DA105

97.7

130.3

162.9

195.5

228.0

260.6

XM-DA125

150.5

200.6

250.8

301.0

351.1

401.3

XM-DA140

260.7

347.6

433.8

521.4

608.3

695.2

XM-DA160

397.2

529.6

662.0

794.4

926.8

1059.2

XM-DA190

640.2

853.6

1067.0

1280.4

1493.8

1707.2

XM-DA210

798.0

1064.0

1330.0

1596.0

1862.0

2128.0

XM-DA240

1154.3

1539.0

1923.8

2308.5

2693.3

3078.0

XM-DA270

1755.0

2340.0

2924.0

3510.0

4095.0

4680.0

XM-DA300

2291.4

3055.2

3819.0

4582.8

5346.6

6110.4

XM-DA350

3426.0

4568.0

5710.0

6852.0

7994.0

9136.0

XM-DA400

4872.0

6496.0

8120.0

9744.0

11368.0

12992.0

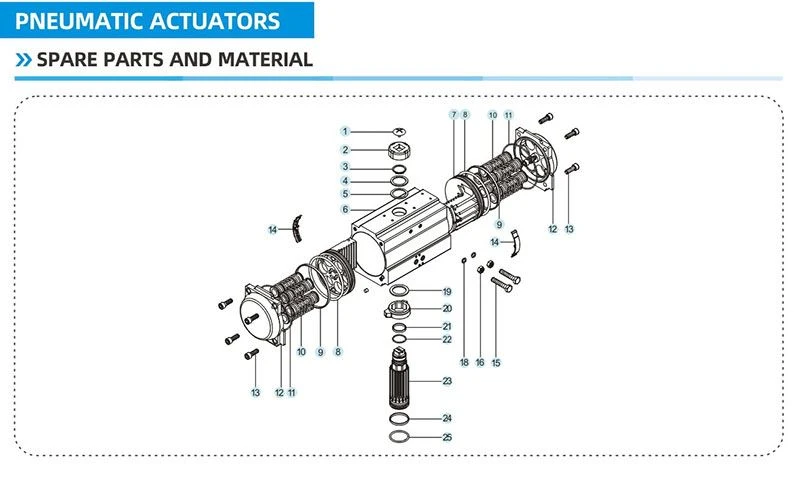

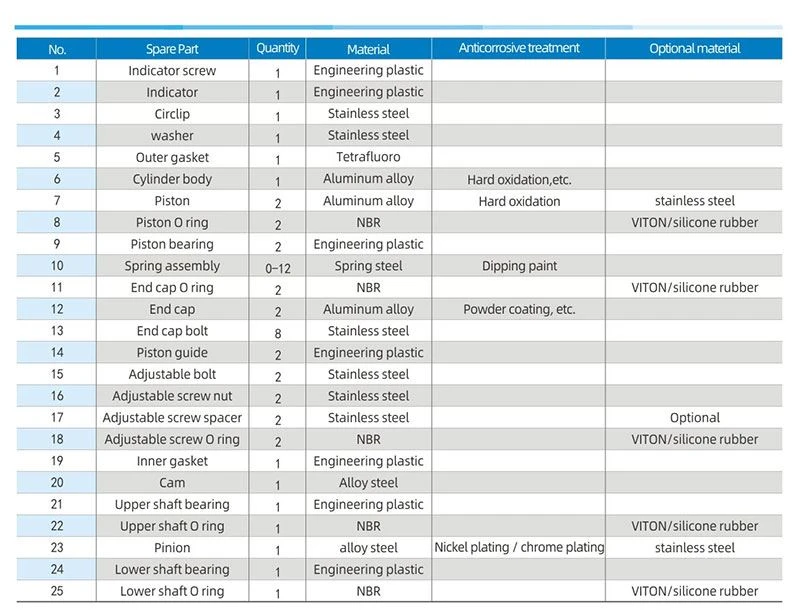

Recanvis i material

20210729084317f602329e2aeb4e16b0f7708938d113a6

20210729084324cd00d57764e44980bb5578e023cd9f0b

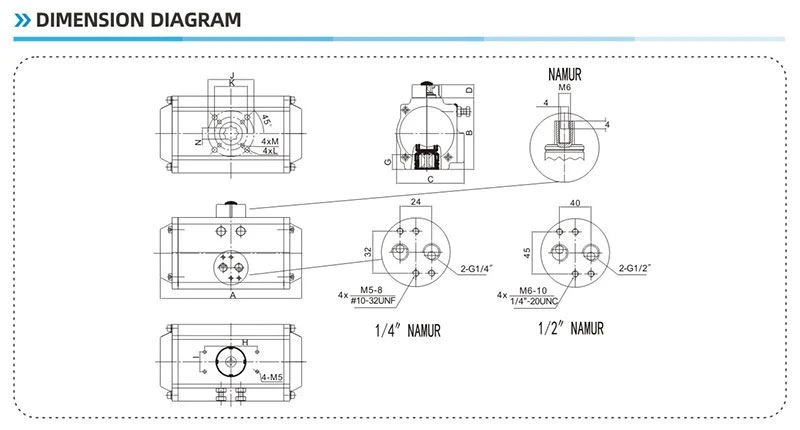

Diagrama de dimensions

2021072908424846179d7fe0a746c48a8f0003f483a39e

202107290842566497615bdd6b4309b0805e2e22e23bc0

6
