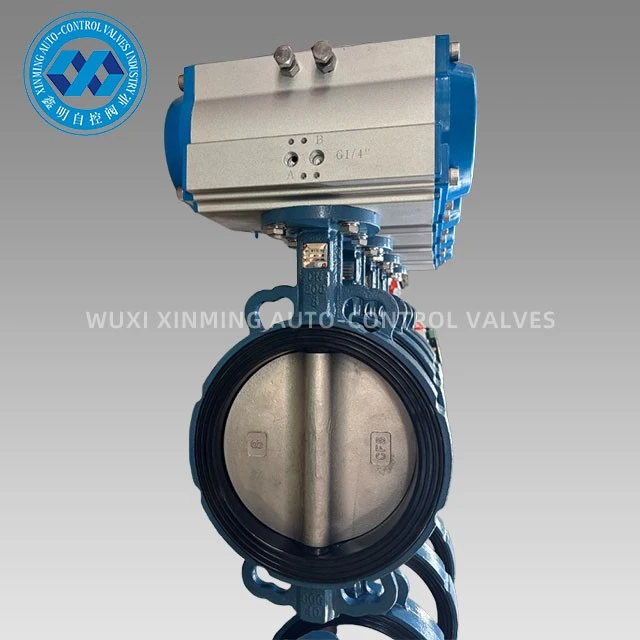

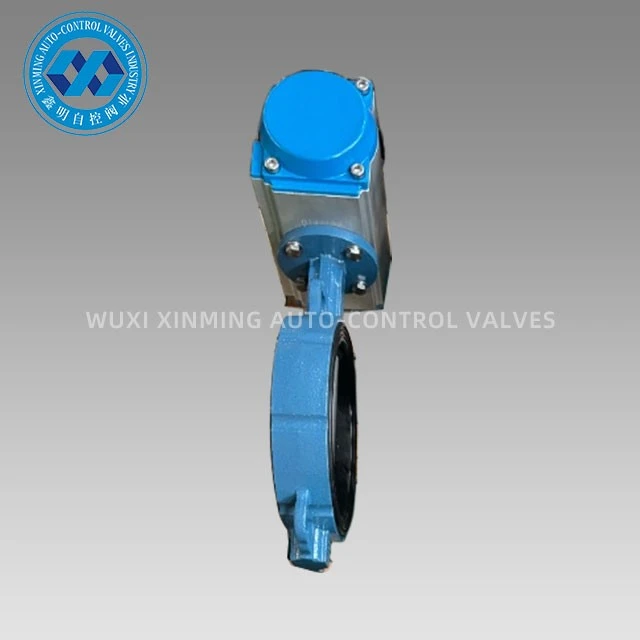

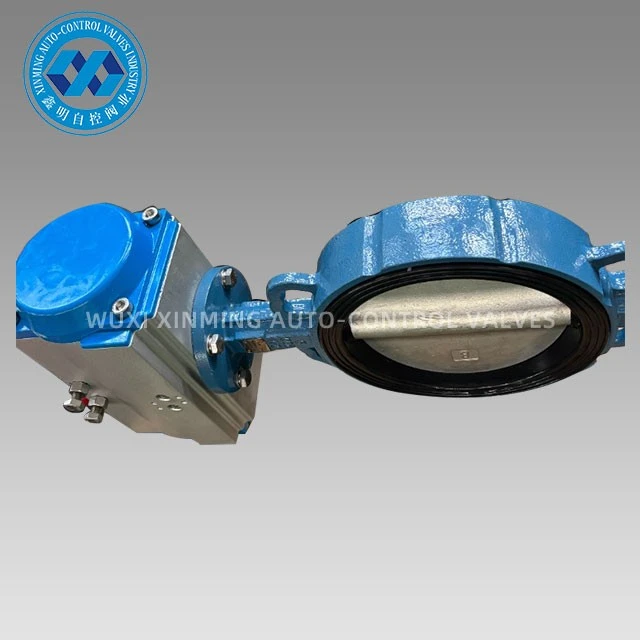

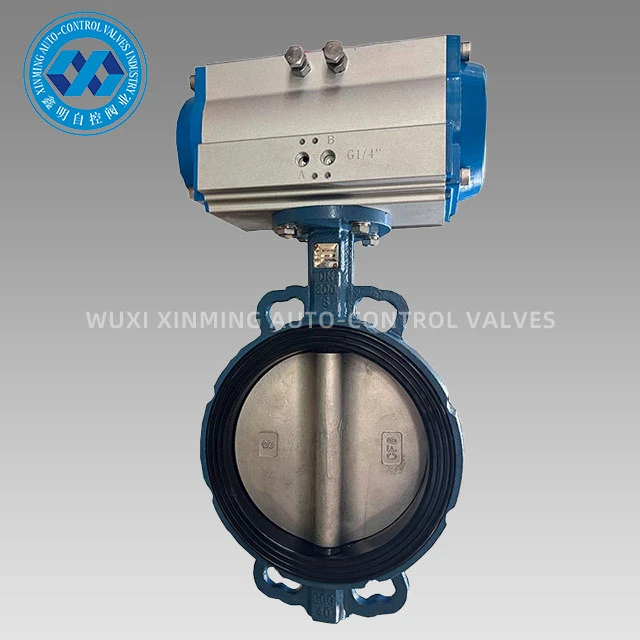

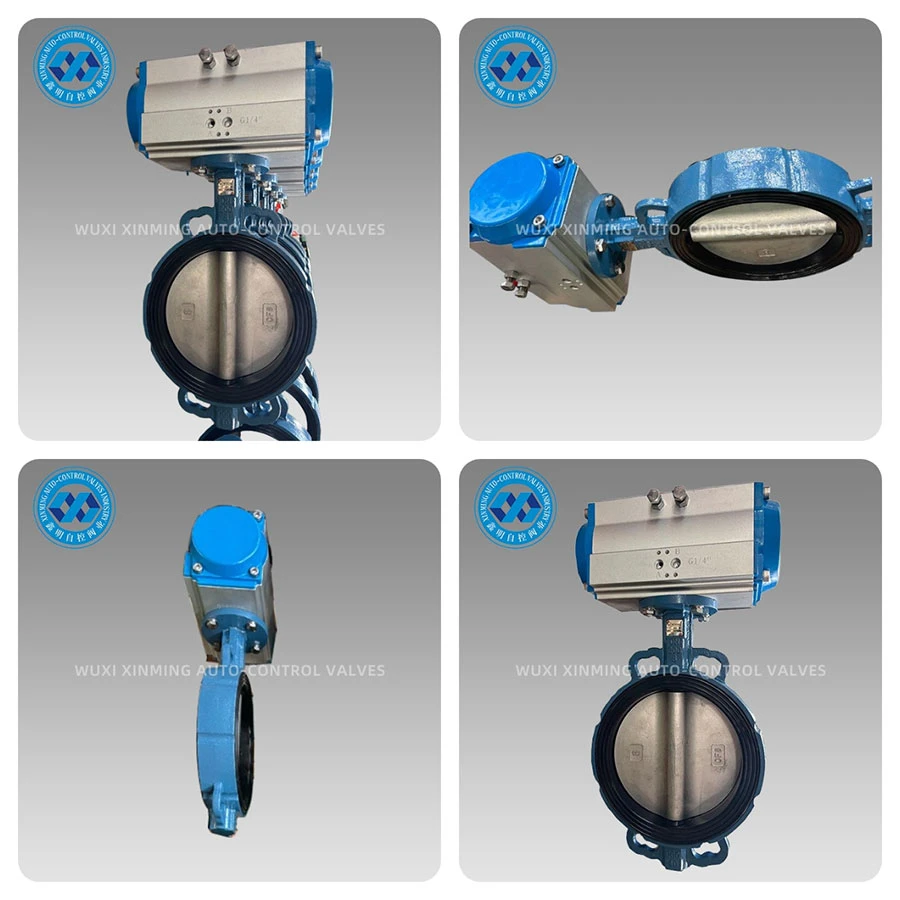

La vàlvula de papallona accionada per actuador pneumàtic-integra una vàlvula de papallona de línia central d'alt rendiment/doble excèntrica-con un actuador pneumàtic de tipus cremallera i pinyó o forquilla-, aconseguint una obertura i tancament ràpides i un ajust precís des de 0-90 graus amb aire comprimit net. El cos de la vàlvula presenta un canal de flux en forma de disc-, que resulta en una caiguda de pressió extremadament baixa quan està completament obert i un segell de bombolla zero quan està tancat. Dissenyat específicament per a processos automatitzats, compleix els estrictes requisits de velocitat, seguretat i eficiència energètica de la indústria moderna.
Avantatges del producte:
Obertura i tancament ràpids
Simple -efecte Menys o igual a 0,5 s, Doble-efecte Menys o igual a 1 s, reduint els cops d'ariet i els residus de suports.
Sortida de parell elevat
L'estructura de la forquilla proporciona fins a 15.000 N·m, conduint fàcilment plaques de vàlvules de gran-diàmetre DN1200.
Segellat-de llarga durada
El revestiment de cautxú compost d'EPDM/PTFE manté les fuites zero ANSI classe VI fins i tot després de 500.000 cicles.
Resistent al foc i anti{0}}estàtic
Compleix amb API 607 i ISO 10497, apte per a ambients amb gas inflamable i pols.
Connexió modular
L'actuador i el cos de la vàlvula utilitzen brides estàndard ISO 5211; -la substitució dels actuadors elèctrics/hidràulics només triga 10 minuts.
Important estalvi d'energia
El consum d'energia impulsat per aire-és només 1/3 del dels actuadors elèctrics de les mateixes especificacions; El reinici de la molla està disponible en cas de fallada de la font d'aire, garantint una posició segura.
Especificacions tècniques:
Diàmetre: DN40-DN1200 (1½"-48")
Pressió: PN6-PN100 / Classe 125-600
Temperatura: -40 graus ~+200 graus (tipus de baixa-temperatura -60 graus, tipus d'alta temperatura +450 graus)
Cos de la vàlvula: ferro dúctil, WCB, CF8, CF8M, acer dúplex, bronze d'alumini
Placa de la vàlvula: CF8, CF8M, recobriment de niló, Hastelloy
Casquillo: EPDM, NBR, PTFE, FKM, cautxú de silicona
Actuador: doble -acció/retorn de molla, protecció IP66/IP67, opcional a prova d'explosió-Ex d IIB T6
Connexió: hòstia, lug, brida, ANSI/JIS/DIN
Taxa de fuites: classe VI ANSI / nivell de bombolla zero
Control de qualitat:
→ Inspecció de material dual: anàlisi espectral i proves de xoc a baixa -temperatura
→ Mecanitzat-un cop en un centre de mecanitzat de cinc-eixos, arrodoniment Inferior o igual a 0,02 mm
→ 100% 1,5x PN prova de resistència a l'habitatge + 1.1x baixa-prova d'estanqueïtat a l'aire
→ Calibració de la carrera de l'actuador amb làser tracker, informe de linealitat arxivat durant 5 anys
→ Auditories de tercers-API 6D, CE, ISO 9001, informes originals que es proporcionen amb l'enviament
Embalatge i lliurament:
Embalatge i transport: el cos de la vàlvula i l'actuador estan embolcallats amb pel·lícula anti-VCI, i la caixa exterior està feta de cinc capes de cartró ondulat reforçat; assegurat amb palets de fusta i corretges d'acer de plàstic, adequat per al transport marítim a -50 graus a +70 graus. La marca d'enviament inclou el número del projecte i el codi QR; escaneja el codi per descarregar el certificat de garantia i el vídeo de prova.
-Servei postvenda:
• Període de garantia de 18 mesos, substitució gratuïta per defectes de fabricació.
• Resposta nacional 24-hores, arribada in situ les 72 hores; Diagnòstic de vídeo de 48 hores a l'estranger, peces de recanvi enviades directament a través de DHL.
• Registre del cicle de vida: llista de parts vulnerables, vídeos de manteniment, formació en línia.
• Proporciona inspeccions anuals i calibratge de rendiment per garantir un funcionament estable de les vàlvules durant 10+ anys.
La nostra fortalesa: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD., fundada l'any 1998, cobreix una àrea de 38.000㎡ i té una capacitat de producció anual de 120.000 jocs de vàlvules de papallona -funcionades amb actuador pneumàtic i actuadors relacionats. Amb centres de mecanitzat de DMG Alemanya i MAZAK Japó, i un laboratori de fluids API 6D, el nostre equip d'R+D està format per 26 persones i té 42 patents. Els nostres productes s'exporten a 56 països, proporcionant solucions de vàlvules per a projectes globals com Shell, BASF i Sinopec. Trieu XINMING, trieu fiabilitat i eficiència!
