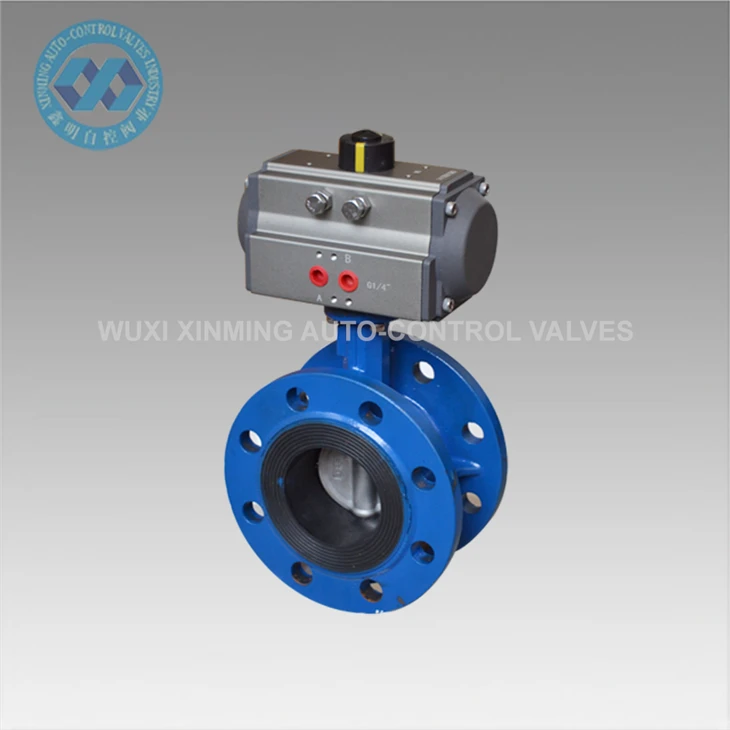

Característiques estructurals
Cos de vàlvula: Normalment amb una estructura circular, aquest disseny permet un flux de líquids més suau dins del cos de la vàlvula, reduint la resistència al flux. El cos de la vàlvula està fabricat en diversos materials, que inclou habitualment ferro colat, acer colat i acer inoxidable, que es poden seleccionar segons diferents ambients d’ús i característiques mitjanes.
Placa de papallona: És un component clau de la vàlvula, instal·lat a la tija de la vàlvula i en forma de disc. La vora de la placa de papallona sol ser tractada especialment per garantir un ajustament ajustat amb el seient de la vàlvula, aconseguint un bon efecte de segellat. El material de la placa de papallona coincideix generalment amb el del cos de la vàlvula i, en algunes aplicacions especials, s’utilitzen recobriments o revestiments per millorar la seva resistència a la corrosió.
Tija de vàlvula: S'utilitza per connectar l'actuador i la placa de papallona, transmetent el parell per permetre que la placa de papallona giri al voltant de l'eix de la tija de la vàlvula, realitzant així l'obertura i el tancament de la vàlvula. La tija de la vàlvula ha de tenir força i rigidesa suficients per assegurar -se que no es deformarà ni es trencarà en funcionament freqüent i condicions de pressió altes.
Estructura de segellat: Generalment inclou segellat de seient i segellat de tija. El segellat del seient sol utilitzar materials elàstics com el cautxú i el politetrafluoroetilè per evitar eficaçment les fuites mitjanes; El segellat de la tija utilitza un segellat d’embalatge o un segellat mecànic per assegurar el segellat de la part de la tija.
Actuador: El comú és l’actuador pneumàtic, que condueix l’obertura i el tancament de la vàlvula a través de l’aire comprimit. Hi ha dos tipus d’actuadors: doble interpretació i única actuació. L’actuador de doble interpretació pot proporcionar força motriu en dues direccions, mentre que l’actuador d’actuació única es basa en una primavera per a restablir -se.
Camps d'aplicació
Indústria química: En el procés de producció química, es requereix un control precís de diversos medis corrosius com l’àcid, l’alcali i les solucions de sal. A causa de la seva bona resistència a la corrosió i el rendiment de segellat, la vàlvula de papallona pneumàtica s'utilitza àmpliament en els sistemes de canonades químiques per regular el flux i la pressió del medi.
Indústria elèctrica: En el sistema d’aigua de refrigeració, el sistema de desulfurització i el sistema de vapor de la caldera de les centrals, cal controlar una gran quantitat d’aigua i vapor. La vàlvula de papallona pneumàtica pot respondre ràpidament als senyals de control, aconseguint una regulació precisa del fluid i garantint el funcionament normal dels equips de generació d’energia.
Indústria d'aliments i begudes: Aquesta indústria té requisits elevats per a la higiene i la seguretat. El material de la vàlvula de papallona pneumàtica sol complir els estàndards d’higiene alimentari i la seva simple estructura és fàcil de netejar i desinfectar. Es pot utilitzar per al transport i el control de líquids com la llet, el suc de fruita i la cervesa.
Indústria de paper: En el procés de paperma, es requereix un control precís del flux de la polpa, l’aigua i els agents químics. La vàlvula de papallona pneumàtica es pot adaptar a l’entorn de treball dur de la indústria del paper, funcionar de manera estable i fiable i millorar l’eficiència de la producció i la qualitat del producte.
Indústria del tractament d'aigües residuals: S'utilitza per al control del flux en els processos de descàrrega, regulació i tractament de les aigües residuals. Com que les aigües residuals conté una gran quantitat d’impureses i substàncies corrosives, la resistència a la corrosió i la resistència al desgast de la vàlvula de papallona pneumàtica el converteixen en una elecció ideal per als sistemes de tractament d’aigües residuals.
Especificacions
Diàmetre nominal: El diàmetre nominal comú oscil·la entre DN50 i DN3000, que es pot seleccionar segons diferents mides de canonades i requisits de flux.
Pressió nominal: Generalment, hi ha diverses especificacions com PN10, PN16, PN25 i PN40. Els usuaris poden determinar el grau de pressió nominal adequat segons la pressió de treball del sistema de canonades.
Mètode de connexió: Incloure principalment les hòsties - tipus, brida - tipus i connexions de tipus LUG. La connexió de tipus Wafer - és compacta en estructura i fàcil d’instal·lar; La connexió del tipus de brida té una resistència de connexió elevada i un rendiment de segellat; La connexió de tipus LUG és adequada per a ocasions on es requereixi un desmuntatge i instal·lació freqüents.
Temperatura de funcionament: Depenent de diferents materials i materials de segellat, el rang de temperatura de funcionament de la vàlvula de papallona pneumàtica varia. Generalment, la temperatura de treball d’una vàlvula de papallona amb un segell de goma es troba entre - 20 i 80 graus, mentre que una vàlvula de papallona amb un segell de politetrafluoroetilè pot funcionar normalment en el rang de temperatura de {{2} graus fins a 200 graus.
Avantatges
Estructura simple: En comparació amb altres tipus de vàlvules, la vàlvula de papallona pneumàtica té una estructura relativament senzilla amb menys components. D’aquesta manera es produeix menors costos de fabricació i una instal·lació i manteniment més còmodes.
Baixa resistència al flux: Quan la placa de papallona es troba en estat obert, es troba gairebé completament dins del pas del fluid, provocant poca resistència al fluid. Això pot reduir eficaçment el consum d’energia i millorar l’eficiència operativa del sistema.
Obertura i tancament ràpid: L’actuador pneumàtic pot respondre ràpidament als senyals de control, permetent a la placa de papallona completar l’acció d’obertura o tancament en poc temps, adequat per a ocasions on es requereixi un ajust ràpid del flux.
Bon rendiment de regulació: Si es canvia l’angle de rotació de la placa de papallona, es pot controlar amb precisió el flux i la pressió del fluid, aconseguint l’ajust lineal per satisfer les necessitats de diferents condicions laborals.
Pes lleuger: A causa de la seva simple estructura, el cos de la vàlvula i la placa de papallona solen estar fabricades amb materials lleugers, fent que la vàlvula sencera sigui de pes i sigui fàcil d’instal·lar i manejar.
Desavantatges
Rendiment de segellat limitat: Tot i que la vàlvula de papallona pneumàtica pot proporcionar un bon rendiment de segellat en general, en comparació amb algunes vàlvules de tancament de punta alta, el seu rendiment de segellat encara té certes limitacions. A la pressió alta, alta i al buit o ocasions amb requisits de segellat extremadament alts, és possible que no compleixi els requisits d’ús.
Interval de pressió i temperatura aplicable relativament estrets: Limitat pel material i l'estructura, el rang de pressió i temperatura aplicable de la vàlvula de papallona pneumàtica és relativament estret i no és adequat per a condicions de treball de temperatura ultra -alta, ultra - alta - o de temperatura extremadament baixa.
Resistència a l'erosió feble: La placa de papallona és propensa a desgastar -se sota l’acció de flagell del fluid, especialment en líquids que contenen medis de partícules, i el fenomen de desgast és més evident, cosa que afectarà la vida útil i el rendiment de segellat de la vàlvula.
