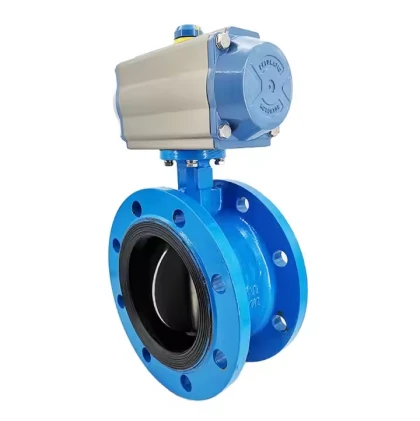

Especificacions tècniques de la vàlvula de papallona amb brida doble excèntrica
Evolució del disseny
Aquest disseny de vàlvula avançat incorpora una geometria de desplaçament d'{0}}doble eix per millorar significativament el rendiment més enllà de les vàlvules de papallona convencionals. La configuració innovadora ofereix:
Reducció del 60-80% del parell operatiu
Intervals de servei ampliats (3-5 × vida útil estàndard de la vàlvula)
Rendiment fiable en condicions extremes (600 graus/PN40)
Avantatges de l'enginyeria
Geometria offset
Desplaçament primari: tija de la vàlvula desplaçada del centre del disc, creant un avantatge mecànic
Desplaçament secundari: inclinació de la tija de 5-15 graus que permet una rotació inicial sense fricció
Integració de brides
Cares de brida estandarditzades (ANSI/GB/JIS)
Connexió cargolada amb juntes de pressió-adaptables:
Alta-temp.: metall-enrotllat en espiral/grafit
Mitjans corrosius:-PTFE encapsulat
Tecnologia de segellat
Opció de segellat dur:
Vora del disc: superposició Stellite 6 (HRC 58-62)
Seient: 316L + matriu de grafit flexible
Opció de segell suau:
EPDM/PTFE per a aplicacions de qualitat farmacèutica/alimentària
Tancament-bubble (classe VI ANSI)
Validació del rendiment
Proves de resistència de 100.000 cicles (MSS SP-67)
Emissions fugitives<50ppm (ISO 15848-1)
Certificació de seguretat-incendis (API 607/ISO 10497)
Aplicacions de servei típiques
Aïllament depurador de SO₂ de la central elèctrica
Sistemes d'extinció d'unitats de coquer retardat
Circuits de recuperació de gasos d'alt forn
Línies d'aturada d'emergència de terminals de GNL
Beneficis comparatius
| Característica | Vàlvula estàndard | Doble excèntric |
|---|---|---|
| Requisit de parell | 100% | 40-60% |
| Cicle de manteniment | Anual | 3-5 anys |
| Interval de temperatura | -20 ~ 300 graus | -196 ~ 600 graus |
La fiabilitat del disseny prové de l'anàlisi d'elements finits-distribució optimitzada de tensions i tractaments patentats d'enduriment superficial. Integració de posicionador intel·ligent opcional disponible per a aplicacions de la indústria 4.0.
