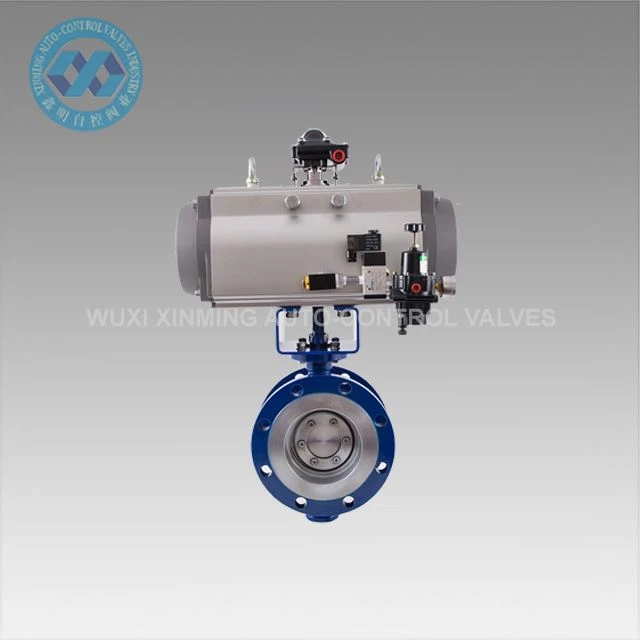

La nostra vàlvula de papallona amb metall a metall és una solució de control de flux{0}}compacte, lleugera i rendible que ofereix un rendiment versàtil en diverses aplicacions. Dissenyat amb una configuració d'estil hòstia-per a una fàcil instal·lació de brides, és especialment adequat per a sistemes de canonades amb espai-restringit en aigua, aire, gas i serveis químics suaus. La vàlvula sobresurt en condicions exigents, com ara canonades d'alta-temperatura, alta-pressió i calor-preservant la calor, proporcionant funcions d'obertura/tancament fiables i capacitats d'ajust de cabal precisos. El seu disseny optimitzat combina una estructura compacta, una petita empremta i una construcció lleugera amb un funcionament flexible per a un ús còmode en diversos entorns industrials.

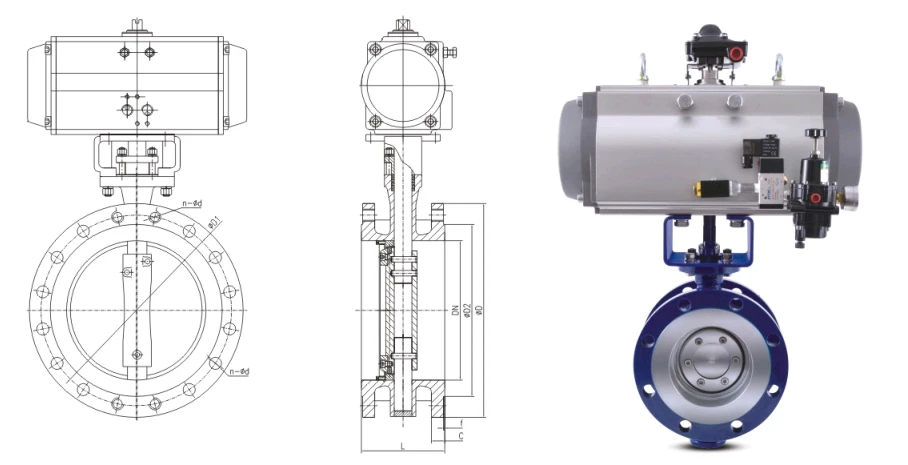

Paràmetre tècnic:
| Diàmetre nominal DN (mm) | L (mm) | D (mm) | D1 (mm) | D2 (mm) | C (mm) | H (mm) | n-d |
|---|---|---|---|---|---|---|---|
| 80 | 114 | 200 | 160 | 132 | 20 | 310 | 8-18 |
| 100 | 127 | 220 | 180 | 156 | 22 | 325 | 8-18 |
| 125 | 140 | 250 | 210 | 184 | 22 | 360 | 8-18 |
| 150 | 140 | 285 | 240 | 211 | 24 | 395 | 8-22 |
| 200 | 152 | 340 | 295 | 266 | 24 | 480 | 12-22 |
| 250 | 165 | 405 | 355 | 319 | 26 | 550 | 12-26 |
| 300 | 178 | 460 | 410 | 370 | 28 | 610 | 12-26 |
| 350 | 190 | 520 | 470 | 429 | 30 | 710 | 16-26 |
| 400 | 216 | 580 | 525 | 480 | 32 | 755 | 16-30 |
| 450 | 222 | 640 | 585 | 548 | 40 | 835 | 20-30 |
| 500 | 229 | 715 | 650 | 609 | 44 | 900 | 20-33 |
| 600 | 267 | 840 | 770 | 720 | 54 | 1060 | 20-36 |
| 700 | 292 | 910 | 840 | 794 | 40 | 1170 | 24-36 |
| 800 | 318 | 1025 | 950 | 901 | 42 | 1320 | 24-39 |
| 900 | 330 | 1125 | 1050 | 1001 | 44 | 1440 | 28-39 |
| 1000 | 410 | 1255 | 1170 | 1112 | 46 | 1640 | 28-42 |
| 1200 | 470 | 1485 | 1390 | 1328 | 52 | 1850 | 32-48 |
| 1400 | 530 | 1685 | 1590 | 1530 | 58 | 2040 | 36-48 |
| 1600 | 600 | 1930 | 1820 | 1750 | 64 | 2280 | 40-55 |
| 1800 | 670 | 2130 | 2020 | 1950 | 68 | 2495 | 44-55 |
| 2000 | 760 | 2345 | 2230 | 2150 | 70 | 2685 | 48-60 |
| Estàndard executiu | Àmbit d'aplicació | |||
| Disseny i fabricació | JB/T8527, GB/T12224, API609, ASME B16.34, etc. Estàndard | Diàmetre nominal | DN50-DN3600 2"-144" |
Les diferents vàlvules tenen diferents dimensions. Si us plau, truqueu per obtenir més informació |
| Brida de connexió | GB/T9113.1~9113.4, ASME B16.5, ASME B16.47, etc. Estàndard | Pressió nominal | PN2.5-PN260 Classe 150-Classe 1500 | |
| Longitud de l'estructura | GB/T12221API609 IS05752, etc.Estàndard | Interval de temperatura | -196C-600C | |
| Inspecció i experimentació | JB/T9092 GB/T26480 API598 IS05208, etc. Estàndard | Mètode de connexió | Tipus de brida, tipus de soldadura a tope, tipus d'hòstia, tipus d'extensió, etc. | |
| Material del cos | Acer al carboni, acer crom molibdè, acer inoxidable austenític, acer inoxidable dúplex, aliatge de titani, Hastelloy, Monel, etc. | |||
Característiques del producte:
Segellat de metall premium: el seient i el disc d'acer inoxidable endurits garanteixen un tancament fiable-fins i tot després d'un ús prolongat
Disseny d'alta-temperatura/alta- pressió: apte per a serveis de fins a 650 graus i classificacions de pressió ANSI Classe 600
Compacte i lleuger: un 30% més lleuger que les vàlvules de comporta amb qualificacions comparables
Flux bi-: excel·lent rendiment de segellat en ambdues direccions de flux
Avantatges del disseny:
El disseny triple-desplaçat evita el desgast i garanteix zero fuites
La construcció-segura contra incendis compleix els estàndards API 607/6FA
El baix parell operatiu redueix els requisits de l'actuador
Funcionament lliure{0}}de manteniment amb una llarga vida útil
Aplicacions típiques:
Processos de refineria i petroquímics
Sistemes de vapor de centrals elèctriques
Transmissió de gas a -alta temperatura
Processament químic amb medis abrasius
