La vàlvula de papallona de ferro dúctil és una vàlvula reguladora senzilla i també es pot utilitzar per al control d'encesa-apagada de mitjans de canonades de baixa-pressió. Per iniciar i aturar el flux automàticament més ràpidament que les vàlvules-accionades per motor, que funcionen amb aire comprimit. Heu de controlar l'aire a l'actuador mitjançant la vàlvula pilot elèctrica inclosa o una vàlvula d'encesa/desactivació manual. Les vàlvules no requereixen una caiguda de pressió mínima entre l'entrada i la sortida per funcionar.
Detalls del producte:
| Nom del producte | Vàlvula de papallona de ferro dúctil |
| Nom de marca | També s'accepten XM i OEM |
| Mida de la vàlvula de papallona | 25 mm-1000 mm |
| Certificació | CE, ATEX, SIL3, ISO9001:2016 |
| Tipus de vàlvula | Papallona |
| Per utilitzar amb | Aigua, oli, aire, gas natural, vapor, aigua potable |
| Material del segell | metall-a-metall |
| Especificacions complides | API 609 |

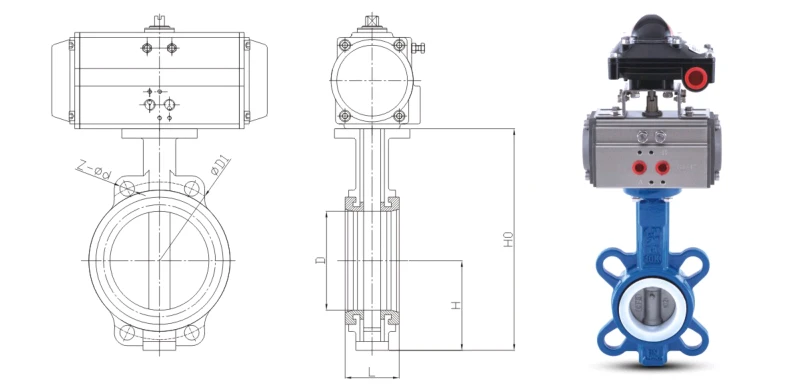

Paràmetre tècnic:
| Diàmetre nominal | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | polzada | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Disseny i fabricació de vàlvules | Segons l'estàndard GB/T12238 | ||||||
| Mida de la brida de la vàlvula | Segons GB/T9113, GB/T17241.6 estàndard | ||||||
| Longitud estructural de la vàlvula | Segons l'estàndard GB/T12221 | ||||||
| Inspecció i experimentació de vàlvules | Segons l'estàndard GB/T13927 | ||||||
Característiques del producte:
• Fuga zero d'alta-pressió: quatre tipus de seients de vàlvules vulcanitzats: EPDM/Viton®/NBR/PTFE, segellat de nivell de bombolla-bidireccional, fins a 16 bar.
• Pes lleuger: el pes del mateix calibre és només entre el 30 i el 40% del d'una vàlvula de bola, reduint els costos de suport de la canonada.
• Llarga vida útil: la tija de la vàlvula està feta d'acer inoxidable dúplex 416/316 SS i el coixinet utilitza un casquill no metàl·lic auto-lubricant per evitar l'enganxament.
• Aïllament-amable: el disseny del coll estès es pot cobrir amb una capa d'aïllament de 2 polzades, adequada per a canonades de climatització i exteriors.
• Múltiples accionaments: manetes, caixes de canvi, actuadors elèctrics, pneumàtics i hidràulics, tots connectats segons la norma ISO 5211 brides.
• Certificacions completes: permisos d'aigua potable WRAS, ACS, per API-609, BS EN 593 i ISO 5752.
El nostre servei:
1) Línia directa 7x24 hores
2) Control de qualitat estricte
3) Bona qualitat a un preu favorable
4) Excel·lent servei post-
5) Suport tècnic en línia
6) Temps de lliurament ràpid
Aplicacions del producte:
• Xarxes de canonades d'aigua calenta i freda, aigua de mar, clavegueram i vapor
• Sistemes d'aire condicionat HVAC, calefacció urbana
• Petroli, química, alimentació, farmacèutica i construcció naval
• Fluids-alimentaris: begudes, alcohol, aigua purificada
• Gas i buit: gas, aire comprimit, sistemes de buit
Sobre nosaltres:
Wuxi Xinming Auto-control Valves Co., Ltd. s'especialitza en la fabricació d'actuadors pneumàtics de la sèrie XM amb certificació ISO9001 i vàlvules de control automàtic, que compleixen els estàndards ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Amb capacitats avançades d'R+D i instal·lacions de producció, els nostres productes serveixen a diverses indústries, com ara petroli i gas, químiques i centrals elèctriques, que encarnen el nostre compromís amb "La tecnologia primer, l'excel·lència de qualitat" mitjançant solucions innovadores i un rendiment fiable. Si necessiteu una vàlvula de papallona de ferro dúctil, poseu-vos en contacte amb nosaltres.
