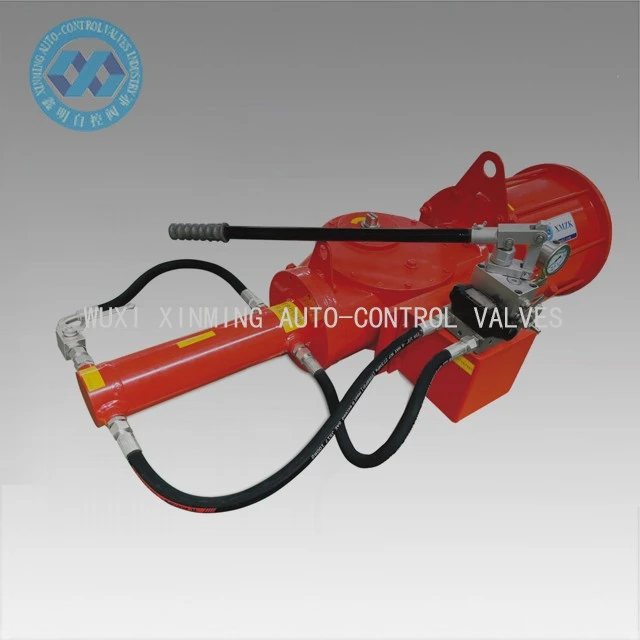

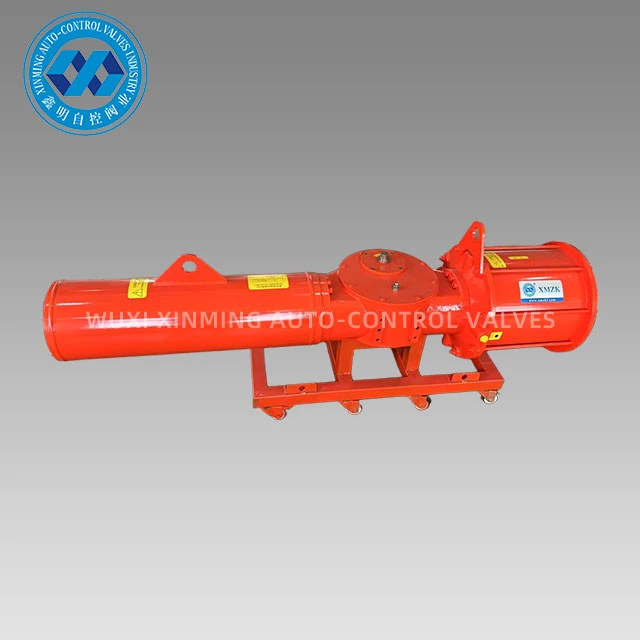

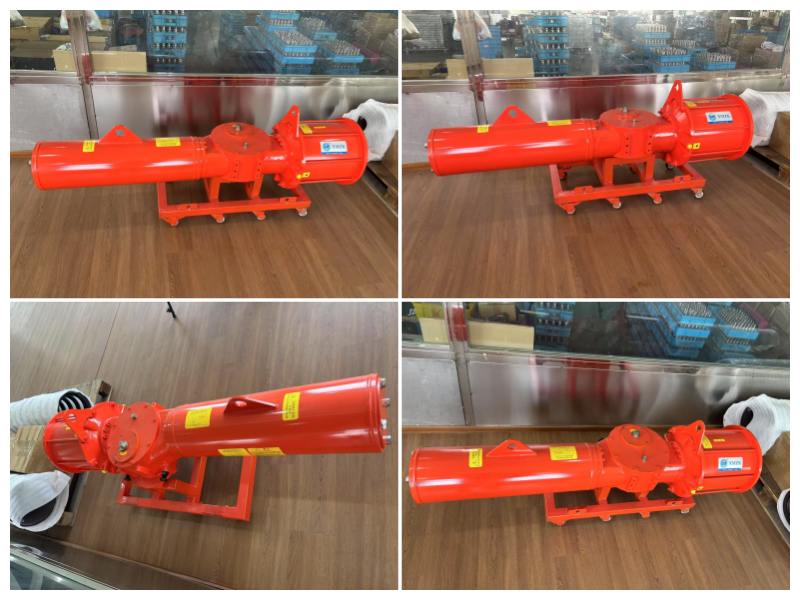

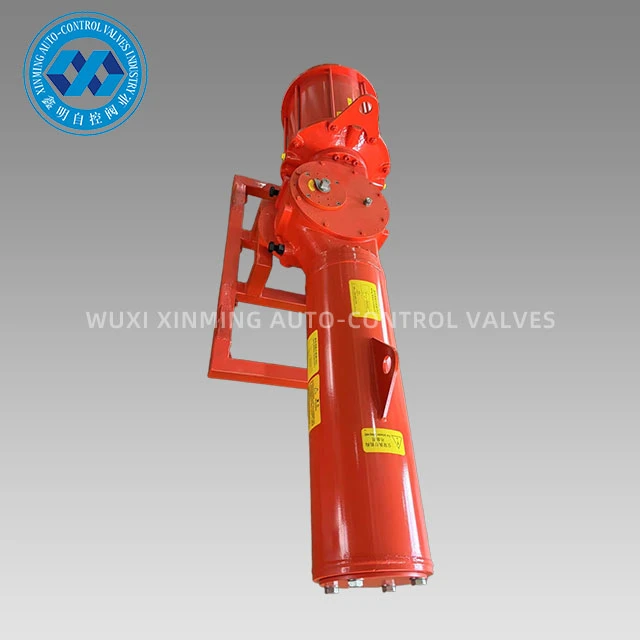

Actuador pneumàtic Scotch Youke de retorn de molla

L'actuador pneumàtic Scotch Yoke de retorn de molla és un dispositiu d'accionament d'alta-fiabilitat dissenyat per al control de vàlvules industrials. Utilitza un mecanisme de transmissió únic Scotch Yoke per convertir la potència de l'aire comprimit en un moviment de rotació de 90 graus i realitza la funció de restabliment automàtic mitjançant una-molla forta integrada, assegurant que la vàlvula torni ràpidament a una posició segura (totalment oberta o totalment tancada) en cas d'avaria o emergència d'aire. El disseny modular de l'actuador pneumàtic Scotch Yoke de retorn de primavera admet la interfície estàndard ISO 5211/NAMUR, es pot adaptar a diversos tipus de vàlvules de bola i vàlvules de papallona i es pot equipar amb interruptors de límit, vàlvules solenoides i altres accessoris per al control automàtic. En comparació amb els actuadors tradicionals de cremallera i pinyó, l'estructura del jou escocès té una eficiència mecànica més alta i una vida útil més llarga, i és una opció ideal per al control de vàlvules en condicions perilloses. La construcció del jou escocès és una opció excel·lent per al control de vàlvules en situacions perilloses perquè té una vida útil més llarga i una eficiència mecànica més alta que els actuadors de cremallera i pinyó convencionals.

Característiques del producte:

1. Hi ha dos tipus d'actuadors pneumàtics XM scotch yoke: simètrics i inclinats, corresponents a dues característiques de parell de sortida diferents. L'actuador de scotch scotch inclinat té un parell d'arrencada alt i un parell de funcionament baix, adequat per al control de vàlvules de papallona. L'actuador de scotch simètric té una corba de parell més equilibrada i és adequat principalment per al control de vàlvules de bola i vàlvules d'endoll.
2. Els anells O-encapsulats amb materials duals (cautxú i PFA) es poden aplicar a diferents temperatures i condicions de treball.
El disseny de doble anell O-i coixinet garanteix l'estabilitat i la fiabilitat del cilindre modular.
3. El parell de sortida del tipus de retorn de molla XM pot arribar a més de 140.000 Nm, i el parell de sortida del tipus de doble acció - pot arribar a més de 250.000 Nm.
Pressió de treball: 0,3-0,6 MPa.
4. Tant el mòdul del cos central com el mòdul del cilindre estan fets de ferro dúctil o acer al carboni per garantir una resistència suficient. L'estructura general és compacta i el disseny és bonic i coordinat. La vareta i el pistó garanteixen el millor parell de sortida.
5. Els materials compostos de baixa fricció i de llarga vida eviten el contacte directe entre metalls-a-metalls, de manera que el manteniment i la substitució són ràpids i fàcils.
6. L'eix de sortida compleix les últimes normes ISO5211 i NAMUR. La seva mida es pot personalitzar i l'acer inoxidable és opcional.
7. L'indicador de posició estàndard NAMUR facilita la instal·lació d'accessoris com caixes de final de carrera i posicionadors.
8. Dos cargols ajustables d'angle independents poden ajustar la carrera de la vàlvula de -6 graus a 96 graus, cosa que ajuda a allargar la vida útil del seient de la vàlvula.

El principi és que:

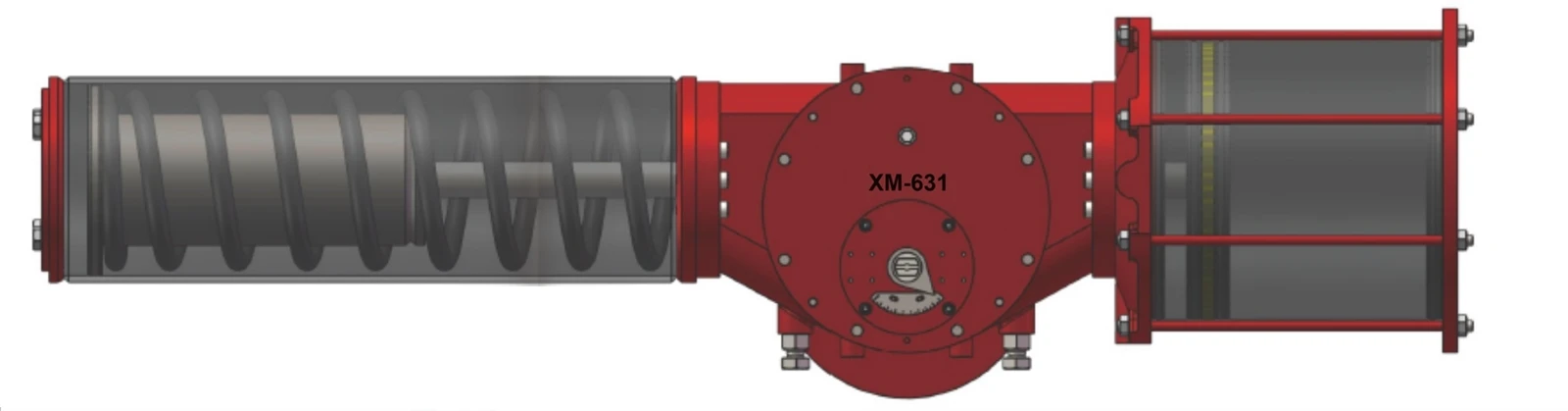

L'aire comprimit entra a la cambra per empènyer el pistó per fer un moviment lineal, i mitjançant les estructures de transmissió del passador del jou i la ranura del jou, el moviment lineal del pistó es convertirà en el moviment rotatiu del jou i impulsarà l'eix de sortida per girar, aconseguint així el control de la vàlvula.
