Principi de treball cooperatiu
Enllaç de control:
PLC/Controlador → Senyal elèctric de la vàlvula de solenoide → Commutador de canals d'aire comprimit → Acció de l'actuador pneumàtic (ON/OFF/AJUST).
Procés típic:
La vàlvula de solenoide obté energia, canvia la ruta del gas i l’aire comprimit entra a la cambra de l’actuador;
La pressió empeny el pistó/diafragma, donant lloc a un desplaçament mecànic;
Després de la fallada d’energia, es restableix la vàlvula de solenoide, el gas es descarrega i l’actuador torna a la posició inicial (retorn de la molla o subministrament de gas inversa).
Disseny de l'estructura del nucli
Secció de vàlvules de solenoide
Tipus de cos de vàlvula:
TEE de dues posicions (2/3): control del cilindre d'actuació individual (ingesta única + d'escapament).
En dues posicions (2/5): control de cilindres de doble actuació (ingesta doble + doble escape).
Mode de conducció:
Acció directa: unitat directa de petit flux (resposta ràpida, adequada per a un funcionament d’alta freqüència).
Operat per pilot: commutació assistida a la pressió de l’aire (flux gran, escenaris d’alta pressió).
Disseny especial:
Bobines a prova d’explosió (certificat ATEX) per a entorns inflamables;
Consum de poca potència (0. 5W ~ 1W) per ampliar la durada de la bateria;
Botó d’emergència manual (es pot veure obligat a canviar la ruta del gas en cas de fallada d’energia).
Coincidint amb l’actuador
Interfície estàndard: compleix les especificacions ISO 15407 o NFPA per assegurar la connexió ràpida de gas.
Coincidència de flux: el valor CV de la vàlvula ha de complir els requisits de velocitat de l’actuador.

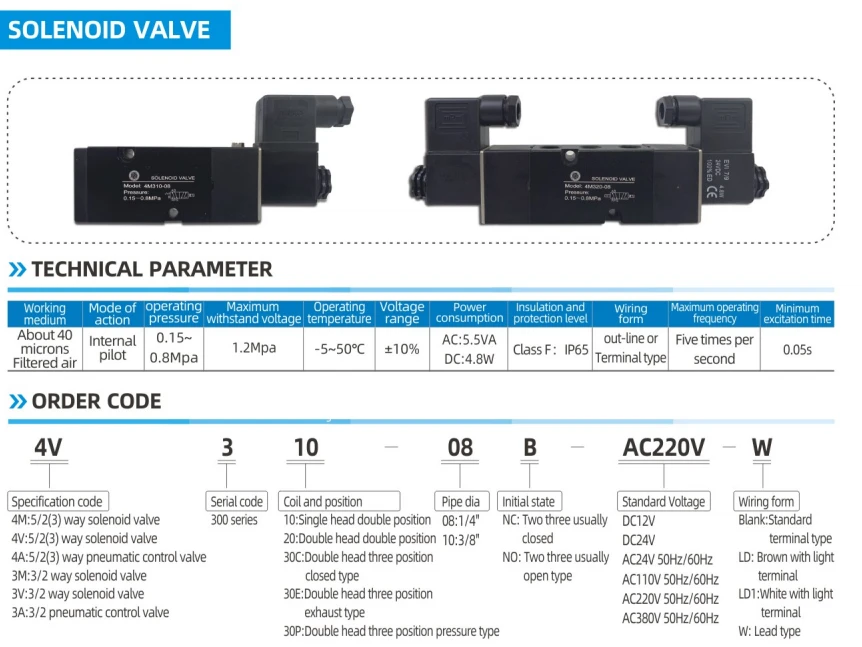

Paràmetres de rendiment clau
Compatibilitat de tensió: DC 24V (utilitzat habitualment a la indústria), AC 220V (escenari d’alta potència).
Temps de resposta: menys o igual a 50ms (la vàlvula d’alta velocitat pot arribar a 10ms, afectant la freqüència de l’actuador).
Range de pressió de treball: {{0}}. 2 ~ 1.0mpa (tipus general), suport de vàlvula d'alta pressió 10mpa.
Classe de protecció: IP65 (a prova de pols i impermeable) adequat per a unes condicions laborals dures.
Vida ciclista: major o igual a 10 milions de vegades (disseny industrial d’alta fiabilitat).
Escenaris d'aplicacions típics
Control automàtic de la vàlvula:
Obertura remota i tancament de la vàlvula de bola de canonades d’oli;
Control de flux precís de les vàlvules reguladores en plantes químiques.
Unitat d’acció mecànica:
Línia automàtica Línia de pinces del cilindre;
Material empeny i posicionament de la maquinària d’envasos.
Sistema de bloqueig de seguretat:
Talleu ràpidament el subministrament d’aire durant l’aturada d’emergència (ESD);
Tancament d'emergència pneumàtica de la vàlvula de foc.
