Vàlvula de bola de soldadura estesa pneumàtica: introducció del producte
Visió de conjunt
La vàlvula de bola de soldadura estesa pneumàtica és un dispositiu especialitzat de control de flux dissenyat per a aplicacions que requereixen una gran durabilitat, segellat ajustat i compatibilitat amb medis d’alta temperatura o corrosius. Amb una tija estesa i una construcció soldada, aquesta vàlvula és ideal per a indústries com el petroli i el gas, els petroquímics i la generació d’energia, on la fiabilitat i el rendiment en condicions extremes són crítics. La seva combinació de materials robustos, una actuació pneumàtica precisa i un disseny estès garanteix un rendiment òptim en entorns exigents.
Característiques estructurals
1. Cos de la vàlvula:
- Construït a partir d’acer al carboni, acer inoxidable o acer d’aliatge, proporcionant una gran resistència i resistència a temperatures i pressions extremes.
-Disposa d’una construcció soldada, que garanteix un disseny a prova de fuites i robust adequat per a aplicacions d’alta integritat.
2. Tija estesa:
- El disseny de tija estès permet instal·lar la vàlvula en canonades amb aïllament o ambients d’alta temperatura, protegint l’actuador dels danys de calor.
- La tija està feta d’acer inoxidable o aliatge d’alta resistència, garantint la durabilitat i la resistència a la corrosió.
3. Bola:
- La bola està matada amb precisió a partir d’acer inoxidable o acer d’aliatge, sovint recobert de materials durs (per exemple, carbur de tungstè) per millorar la resistència al desgast.
-Dissenyat amb una configuració de fila completa o reduïda, el disseny de filats minimitza la caiguda de pressió i permet una neteja fàcil.
5. Seients:
- Fabricat en segells PTFE, PEEK o metàl·lics, proporcionant un excel·lent rendiment i compatibilitat de segellat amb medis de temperatura i corrosiu.
-Els seients asseguren que es tanquen les bombolles, fins i tot en condicions d’alta pressió.

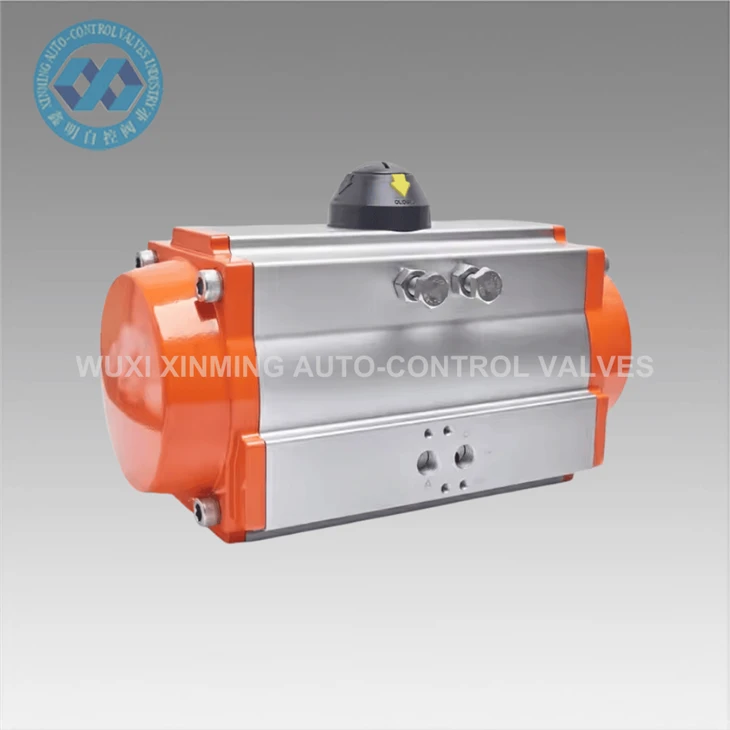

5. Actuador pneumàtic:
- L'actuador està format d'aliatge d'alumini o d'acer inoxidable, que ofereix una construcció lleugera però duradora.
-Disponible en configuracions de doble actuació o de retorn de primavera, proporcionant flexibilitat per a diferents necessitats operatives.
- Equipat amb posicionadors, interruptors de límit i vàlvules de solenoide per a un control i automatització precises.
6. SEALS I GESSIONS:
-Els segells i juntes de gran qualitat asseguren un funcionament a prova de fuites i resistència al desgast.
- Compatible amb una àmplia gamma de temperatures i pressions.
Principi de treball
La vàlvula de bola de soldadura estesa pneumàtica funciona amb un mecanisme senzill però altament eficaç, garantint un control i fiabilitat precisos del flux:
1. Posició oberta:
- Quan l’actuador pneumàtic s’activa, gira la tija i la bola per 90 graus.
- La perforació de la bola s’alinea amb el pipeline, permetent que els medis passin amb una resistència mínima.
2. Posició tancada:
- Quan l’actuador gira la tija per 90 graus, la bola es gira per bloquejar el flux, pressionant fortament contra els seients.
- Els seients asseguren un segell ajustat a la bombolla, evitant que hi hagi fuites.
3. Regulació de fluxos:
- En girar parcialment la bola, la vàlvula pot modular el flux, proporcionant un control precís per a les aplicacions que requereixen cabals variables.
