L’estructura bàsica i el principi de treball dels actuadors pneumàtics

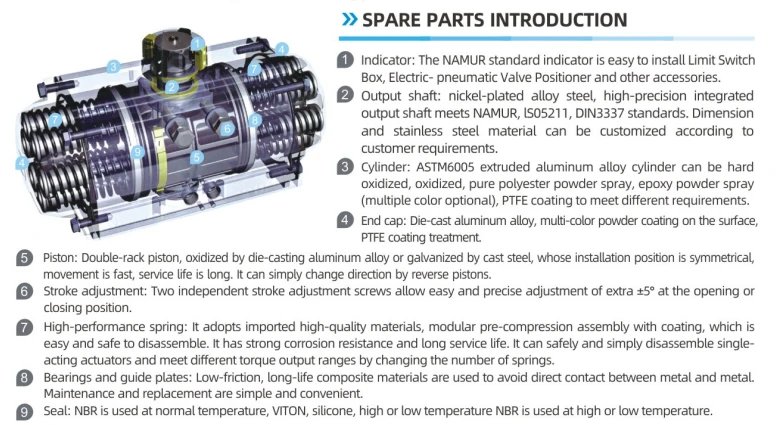

1. Composició del nucli
Unitat d’accionament pneumàtic:
Cilindre: estructura de pistó o pel·lícula que converteix la pressió de l’aire en moviment mecànic.
Pistó/diafragma: empeny l’eix de sortida (rotació o moviment lineal) després de la compressió.
Mecanisme de transmissió:
Rack i pinyó (tipus rotatiu): converteix el moviment lineal en rotació.
Mecanisme de retorn de la molla (tipus d'actuació única): s'utilitza per restablir quan no hi ha cap font d'aire.
Accessoris de control:
Vàlvula de solenoide: controleu la direcció del flux d’aire per aconseguir l’acció de commutació.
Positioner: rebre senyals de control (com ara 4-20 mA), ajusteu amb precisió l'obertura.
Interruptor de límit: senyal de posició de retroalimentació per al control del bloqueig.
2. Com funciona
L’aire comprimit entra al cilindre a través d’una vàlvula de solenoide i empeny el pistó o el diafragma per produir un moviment recte o giratori. Segons el mode d'acció:
Acció única (retorn de la molla): un costat del subministrament de gas, la molla proporciona la força de restabliment. Restabliment automàtic quan es perd l’aire.
Doble actuació: Alternant el subministrament de gas a banda i banda, sense molla, requerint senyals externs per controlar el moviment bidireccional.
