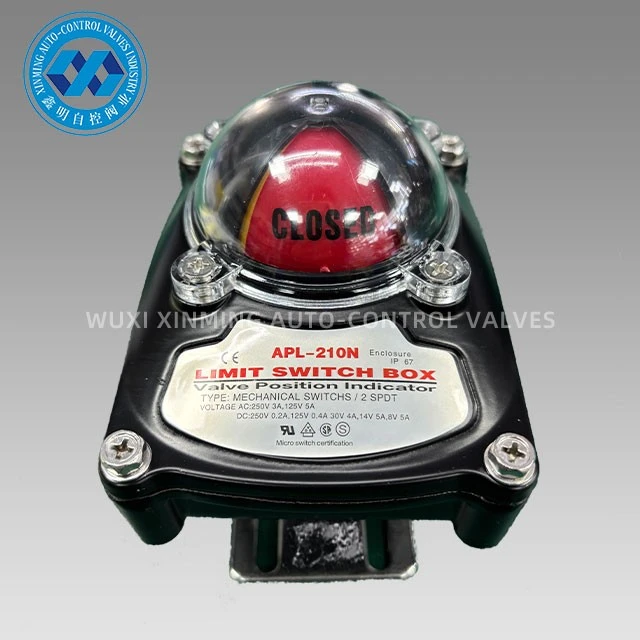

La caixa d'interruptors de límit APL-210N està dissenyada per a una retroalimentació fiable de la posició de la vàlvula en sistemes d'accionament pneumàtic utilitzats en l'automatització industrial. Proporciona una indicació clara d'obertura/tancament i senyals de commutació elèctrica per donar suport al monitoratge i control de vàlvules de quart de volta com ara vàlvules de bola i vàlvules de papallona.

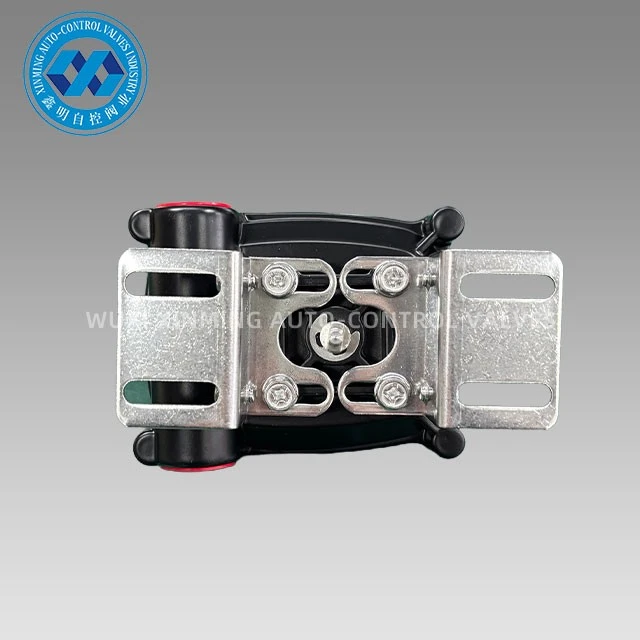

Muntat directament a l'actuador, el dispositiu converteix el moviment de la vàlvula rotativa en accions de commutació mecànica. Aquests senyals s'envien normalment als sistemes PLC o DCS, la qual cosa permet una confirmació precisa de l'estat de la vàlvula en aplicacions de control de processos i enclavament de seguretat.
Especificacions del producte
| Model | APL-210N |
| Material | Fundició d'alumini/acer inoxidable (304/316) |
| Shell |
IP67 |
| Temperatura ambient | -25 graus ~ +85 graus |
| Indicador de posició | en-groc; apagat-vermell |
| Entrada de cable | 2-1/2NPT; PT1/2; PF1/2; M20; PG13.5 |
Disseny d'habitatges i protecció del medi ambient
El tancament està disponible en fosa-d'alumini o acer inoxidable (304/316), depenent dels requisits de corrosió i durabilitat.
- Carcassa d'alumini: servei industrial general
- Carcassa d'acer inoxidable: entorns corrosius o offshore
El grau de protecció IP67 garanteix la resistència contra l'entrada de pols i la immersió temporal en aigua, el que el fa adequat per a instal·lacions de camp exposades.
Sistema de retroalimentació de posició mecànica
El mecanisme accionat per lleves-interiors proporciona l'accionament directe dels interruptors mecànics basats en la rotació de la vàlvula.

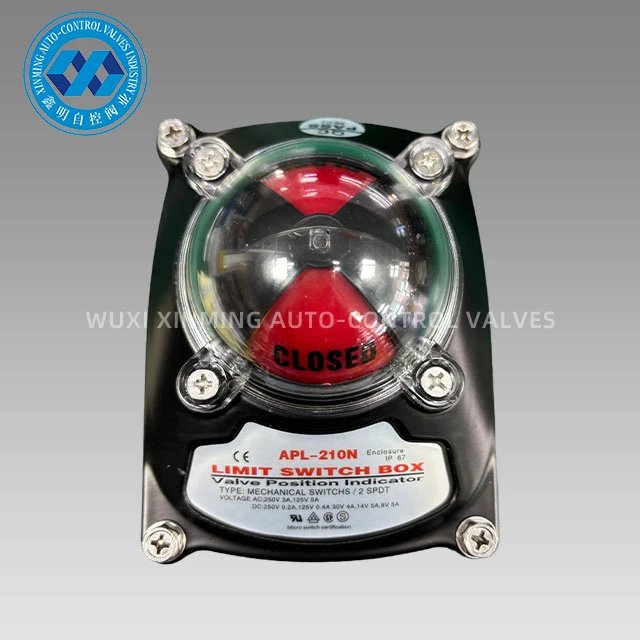

La indicació de posició es proporciona mitjançant un indicador visual:
- Groc: vàlvula oberta
- Vermell: vàlvula tancada
Això permet la verificació directa de camp de l'estat de la vàlvula sense accés al sistema de control.

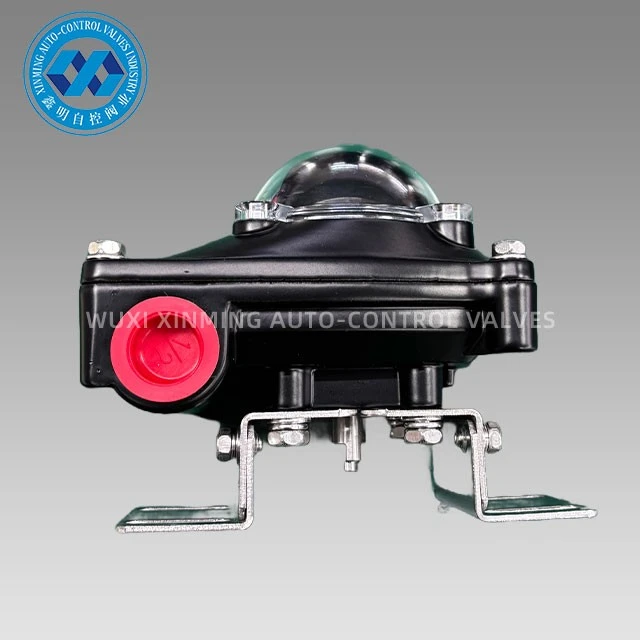

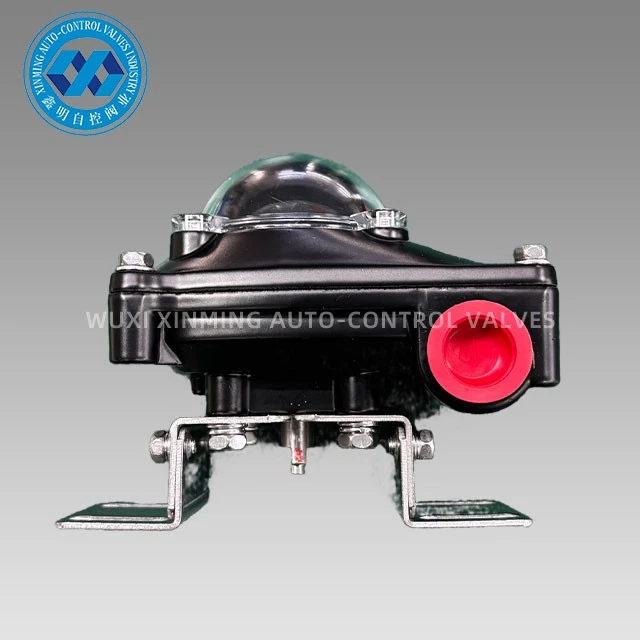

Integració elèctrica i entrada de cables
L'APL-210N admet configuracions d'entrada de cable múltiples per a una compatibilitat global d'instal·lació:
- 2 × 1/2" NPT
- PT1/2
- PF1/2
- M20
- PG13.5
Aquesta flexibilitat admet la integració en diferents estàndards regionals i arquitectures de control d'actuadors.
Àmbit d'aplicació
L'APL-210N s'utilitza en sistemes d'automatització de vàlvules que requereixen una retroalimentació de posició discreta fiable, que inclou:
- Conjunts actuadors pneumàtics
- Sistemes de vàlvules de -quart de volta
- Infraestructura de gasoductes de petroli i gas
- Plantes de processament químic
- Sistemes d'aigua i aigües residuals
- Control general de processos industrials
Les caixes de final de carrera mecàniques segueixen sent àmpliament utilitzades en l'automatització industrial a causa de la seva tolerància a les condicions de camp, el comportament de commutació previsible i la compatibilitat amb les interfícies d'actuador estàndard. L'APL-210N està posicionat per a aplicacions on es prioritzen la robustesa i la coherència operativa sobre la funcionalitat de diagnòstic avançada.
