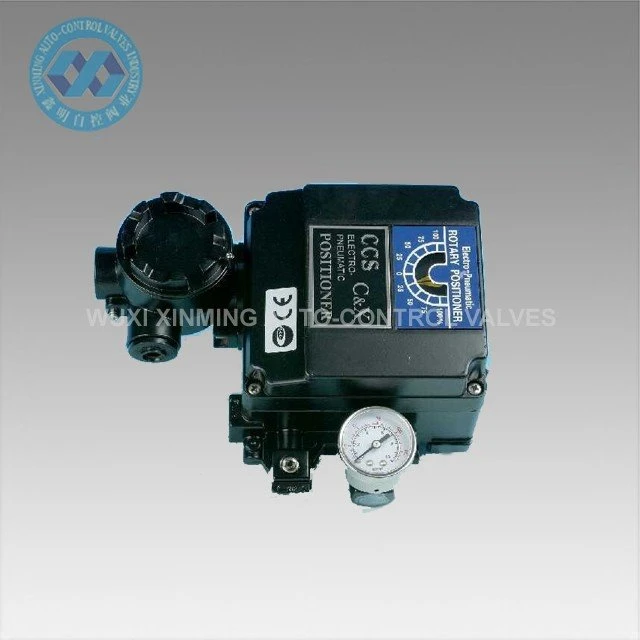

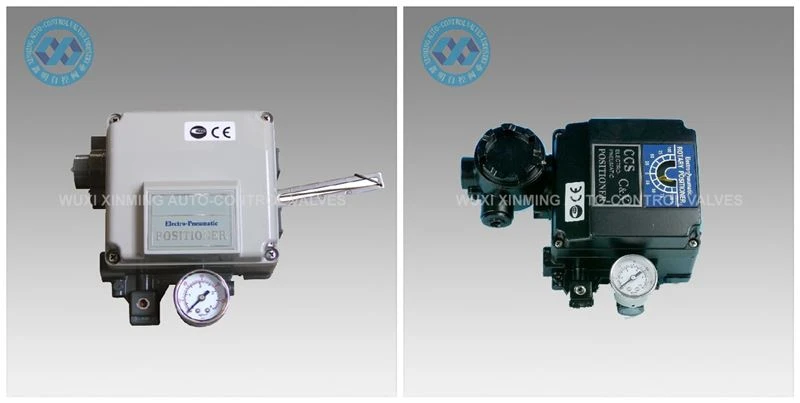

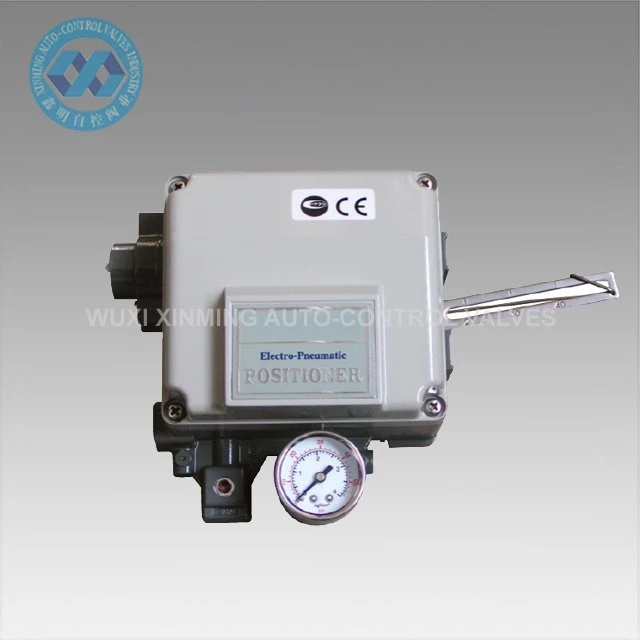

Presentació del producte
El posicionador de vàlvules YT1000 s'utilitza amb la vàlvula de control pneumàtica per formar un llaç de control de llaç tancat. El senyal de corrent DC donat pel sistema de control es converteix en un senyal de gas que impulsa la vàlvula reguladora per controlar l'acció de la vàlvula reguladora. Al mateix temps, la retroalimentació es fa segons el grau d'obertura de la vàlvula reguladora, de manera que la posició de la vàlvula es pugui posicionar correctament segons el senyal de control emès pel sistema. El posicionador elèctric es pot utilitzar per a actuadors pneumàtics de simple efecte (tipus de retorn per molla) i de doble efecte.
Instal·lació de posicionadors de vàlvules elèctric-pneumàtics: aquesta sèrie és d'ajustament i està dissenyada per a actuadors de doble efecte o d'efecte simple amb senyals de retroalimentació mA d'entrada i sortida 4-20. L'actuador pneumàtic està equipat amb un posicionador de vàlvula elèctric-pneumàtic i un suport, que uneix la palanca de retroalimentació a través de la ranura del pinyó NAMUR, que està subjectada per 4 cargols. La canonada de la font d'aire es pot connectar per realitzar el control d'ajust.
Paràmetres tècnics
El posicionador de vàlvules elèctric-pneumàtic de la sèrie 1000 s'utilitza amb la vàlvula de control pneumàtic per formar un circuit de control de llaç tancat. El senyal de corrent DC donat pel sistema de control es converteix en un senyal de gas que impulsa la vàlvula reguladora per controlar l'acció de la vàlvula reguladora. Al mateix temps , la retroalimentació es fa segons el grau d'obertura de la vàlvula reguladora, de manera que la posició de la vàlvula es pot posicionar correctament segons el senyal de control que emet el sistema. El posicionador elèctric es pot utilitzar per a efecte simple (tipus de retorn de molla) i de doble efecte. actuadors pneumàtics. Instal·lació de posicionadors de vàlvules elèctrics-pneumàtics: aquesta sèrie és d'un tipus d'ajust i està dissenyada per a actuadors de doble efecte o d'efecte simple amb senyals d'entrada i sortida 4-20 mAfeedback. L'actuador pneumàtic està equipat amb un posicionador de vàlvules elèctric-pneumàtic i un suport. , enllaçant la palanca de retroalimentació a través de la ranura del pinyó NAMUR, que es fixa amb 4 cargols. La canonada de la font d'aire es pot connectar per realitzar el control d'ajust.

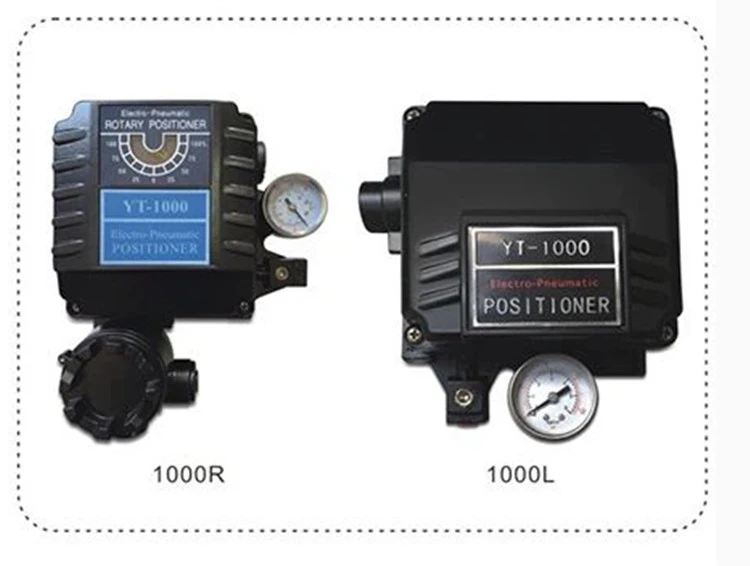

Article | Model | 1000L (tipus lineal) | 1000R (tipus rotatiu) |
Acció única Doble acció | |||
Senyal d'entrada, resistència | 4~20Ma.dc 250Ω±15Ω | ||
Pressió de subministrament de gas | 1,4 ~ 7 kgf/cm²（20 ~ 100 psi） | ||
Ictus | 10 ~ 105 mm | 0-90grau | |
Interfície elèctrica | PT(NPT)1/2 | ||
Grau a prova d'explosió | EXD II BT4/Exd II BT6 /Exia II CT6 | ||
Nivell de protecció | IP66 | ||
Temperatura ambient | -20grau~70grauRepetibilitat ±0.5% | ||
Lineal | ±1%F.S ±2% F.S ±2% F.S | ||
Histèresi | ±1%F.S Sensibilitat±0.2%F.S ±0.5% F.S | ||
Consum d'energia de l'aire | 3LPM(=1,4kgf/cm²,20 psi) | ||
Flux | 80 LPM (sup=1,4 kgf/cm²,20 psi) | ||
Material | Alumini fos | ||
Pes | 2,7 KG ~ 2,8 KG | ||
Model | 1000L/R |
Tipus | L: tipus lineal, R: tipus rotatiu |
Forma d'acció | S: Acció simple, D: Acció doble |
Forma a prova d'explosió | M: Exd II BT4 a prova d'explosió Exd II BT6, I: Exia II CT6 de seguretat intrínseca,n: Normal |
Palanca de retroalimentació | R1,M6*40L;R2,M8*40L;R,NAMUR;1,10 ~ 40 mm; 2,40 ~ 70 mm |
Orifici | 90,90~180,180 |
Tipus d'interfície | PT,NPT |
Opció | 0,+ PTM, +L/S |
Presentació de l'empresa
Des del 2007, s'ha establert WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Fabriquem principalment actuador pneumàtic, vàlvula de bola pneumàtica, vàlvula de papallona pneumàtica, vàlvula de control pneumàtica / elèctrica, etc.
La nostra empresa compta amb equips de processament avançats i equips de prova sofisticats. Els nostres equips de processament inclouen torns, fresadores, mandrinadores, fresadores, perforadores, torns CNC, centres de mecanitzat CNC i altres equips. Hi ha un total de 30 jocs, dels quals hi ha 5 conjunts de centres de màquines verticals importats i diversos jocs de torns CNC avançats.
Preguntes freqüents
P 1: Capacitat de condicions de pagament?
A 1: T/T, L/C, Western Union.
P 2: Termes comercials?
A 2: D'acord amb els Incoterms 2010, normalment amb EXW, FOB Xangai, CFR, CIF i DDU.
P 3: Validesa de la cotització?
A 3: en un termini de 30 dies.
P 4: Modes d'enviament?
A 4: Per mar, per aire, per exprés o per ferrocarril.
P 5: garantia?
A 5: Garantia d'un any de qualitat gratuïta i servei de pagament durant tota la vida.
P 6: Instal·lació i formació?
A 6: guia de vídeo normal per a la instal·lació. Si cal, s'ofereix un servei d'enginyeria pagat a l'estranger.
