estructura del nucli
Mòdul de conversió elèctrica
Convertidor d'E/P: el senyal actual es converteix linealment al senyal de pressió (com el posicionador analògic).
Microprocessador: el nucli del localitzador intel·ligent, el processament de l'algoritme integrat, la funció d'autodiagnòstic.
Mòdul d'amplificador pneumàtic
Relé pneumàtic: amplifica el senyal de pressió de l’aire per assegurar l’empenta suficient per conduir grans vàlvules.
Mecanisme de retroalimentació
Barra de connexió mecànica: connecta la tija amb el posicionador per transmetre el senyal de desplaçament.
Sensors sense contacte: com els sensors de reticència, redueixen el desgast mecànic.
Interfície d'interacció de Man-Machine
Pantalla LCD: obertura de vàlvules de visualització, codi de falles, etc.
Botó d’operació: utilitzat per a la configuració de calibració o paràmetre local.

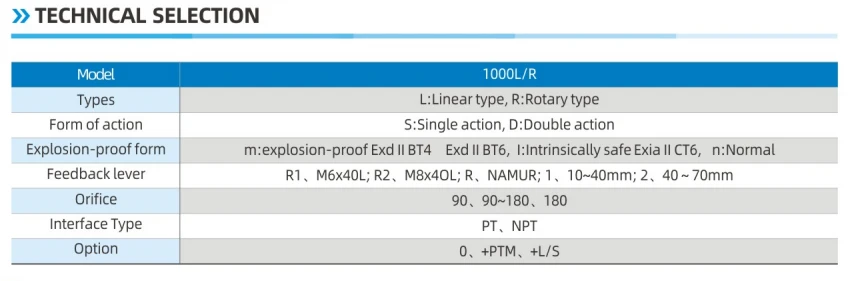

Punts de selecció

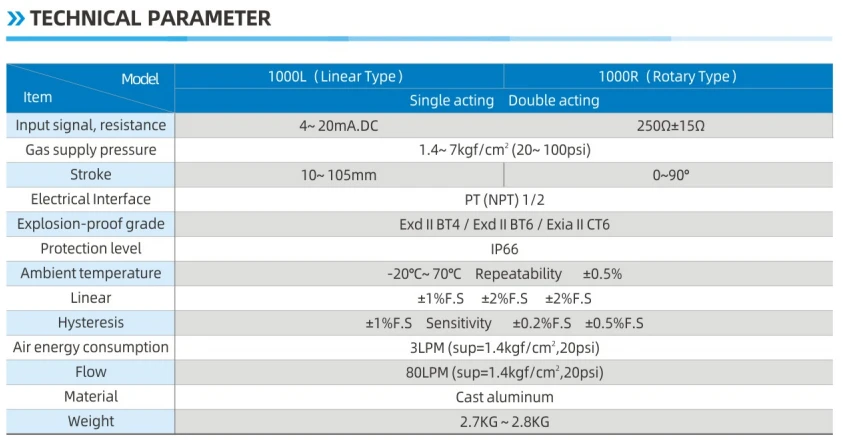

Coincidència del senyal
Tipus de senyal d’entrada: 4-20 MA, 0-10 V, protocol de camp de camp.
Pressió de la font d'aire de sortida: Normalment 0. 14-0. 7MPA, cal que coincideixi amb les necessitats de l'actuador.
Característica de vàlvula
Requisits d’empenta: segons la mida de la vàlvula (com ara DN300 o més necessiten un posicionador d’empenta elevat).
Tipus de traç: traç recte (com la vàlvula del globus) davant el traç d'angle (com la vàlvula de bola, la vàlvula de papallona).
Necessitats especials
Requisits a prova d’explosió: la certificació ATEX o IECEX és necessària per a la indústria petroquímica.
Nivell de protecció: IP67 o superior per a aplicacions a l'aire lliure.
Disseny dividit: el cos de la vàlvula d’alta temperatura s’ha de separar del cos de posicionament.
Escenaris d'aplicacions típics
Vàlvula de reducció de la pressió de la refineria del petroli: respon ràpidament a les fluctuacions de la pressió per evitar la sobrepressió.
Control d’entrada de la turbina de la central elèctrica: control precís del flux de vapor per combinar la càrrega.
Vàlvules asèptiques per a la indústria farmacèutica: compleixen els requisits del GMP per a la neteja i la precisió.
Reglament del flux de tractament de l’aigua: adaptar -se al flux gran, medi d’alta viscositat.
