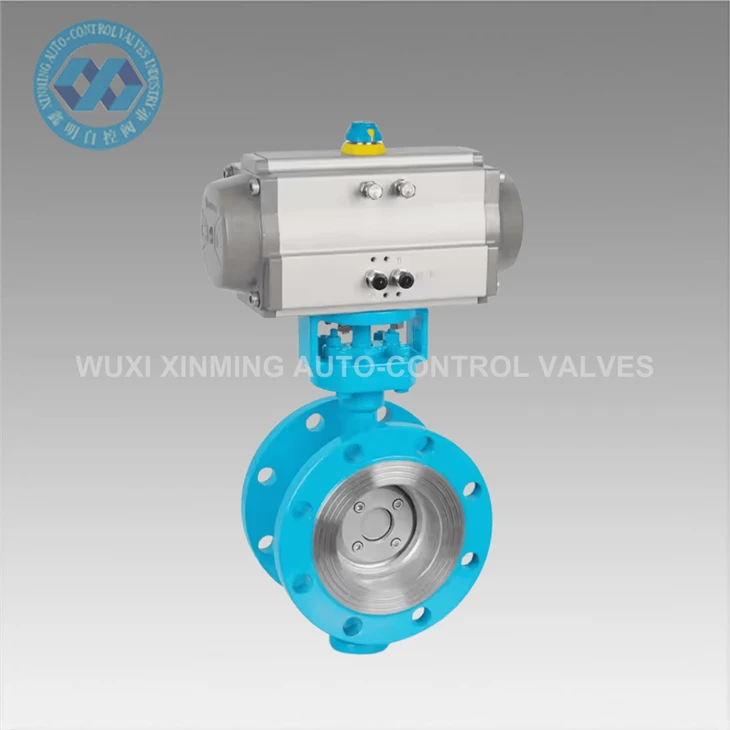

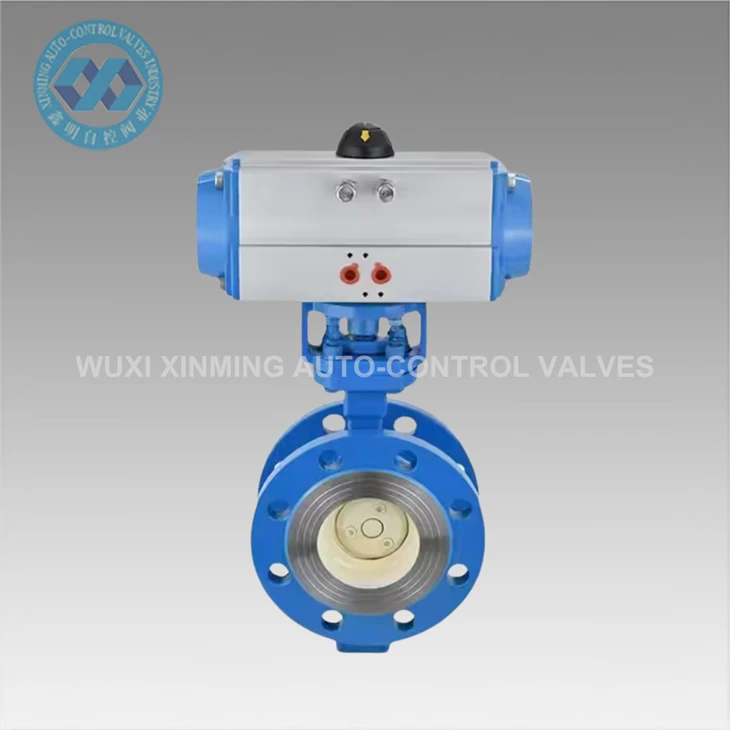

La vàlvula de papallona pneumàtica amb brida pertany a un tipus específic de vàlvula de papallona pneumàtica. El seu cos de vàlvula presenta brides als dos extrems. Aquestes brides es fixen a les brides de canonades mitjançant cargols. Aquest disseny el dota d'un excel·lent rendiment de segellat i una capacitat de càrrega d'alta pressió -. Com a resultat, troba àmplies aplicacions en sistemes de canonades industrials on hi ha una pressió mitjana de - a - alta, grans diàmetres de canonada o requisits de segellat estrictes.
Característiques bàsiques
Connexió de brida: el cos de la vàlvula té brides estàndard (com GB, ANSI, DIN, etc.) als dos extrems. Es connecta a les brides de la canonada mitjançant cargols i les juntes de segellat (goma, juntes metàl·liques) asseguren l'estanquitat de la interfície. Avantatges: és adequat per a escenaris d'alta pressió - (PN16–PN40) i de gran - diàmetre (DN50–DN2000). És resistent a la vibració i a l'afluixament, i és fàcil de desmuntar i mantenir.
Actuador pneumàtic: està equipat amb un cilindre d'acció simple - (retorn per molla) o doble acció - (control pneumàtic de dues vies -), que té un gran parell de sortida i pot impulsar la placa de la vàlvula per girar de 0 graus a 90 graus. Opcionalment es pot configurar un posicionador intel·ligent (com ara el nivell de protecció IP67), que admet senyals de 4–20 mA o comunicació de bus (PROFIBUS, HART) per aconseguir un ajust precís de l'obertura.
Disseny de segellat
Segellat suau: els seients de la vàlvula estan fets de cautxú EPDM o NBR, adequats per a temperatures - normals (-20 ~ 120 graus) i mitjans no corrosius (aigua, aire, olis). El nivell de fuita arriba a la classe VI (fuga zero).
Segellat dur: utilitza una superfície d'acer inoxidable + grafit o un segellat de metall - a - metàl·lic, que pot suportar altes temperatures (menys o igual a 425 graus), altes pressions i mitjans de partícules (com ara vapor, pols).
