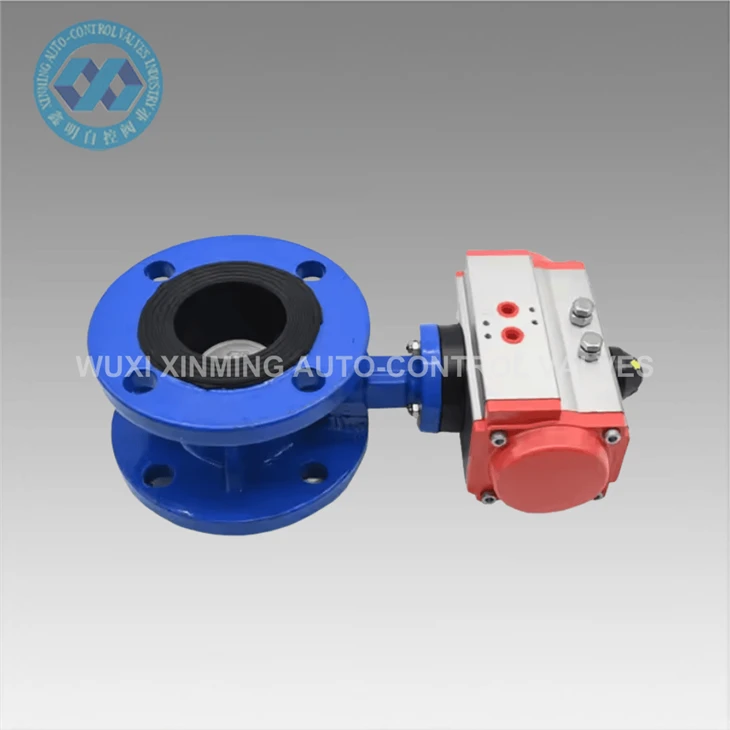

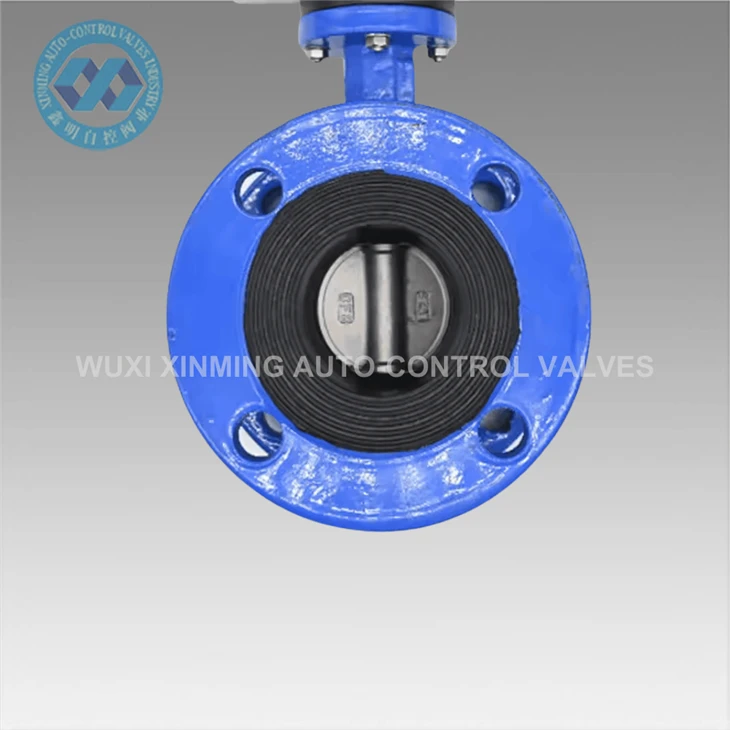

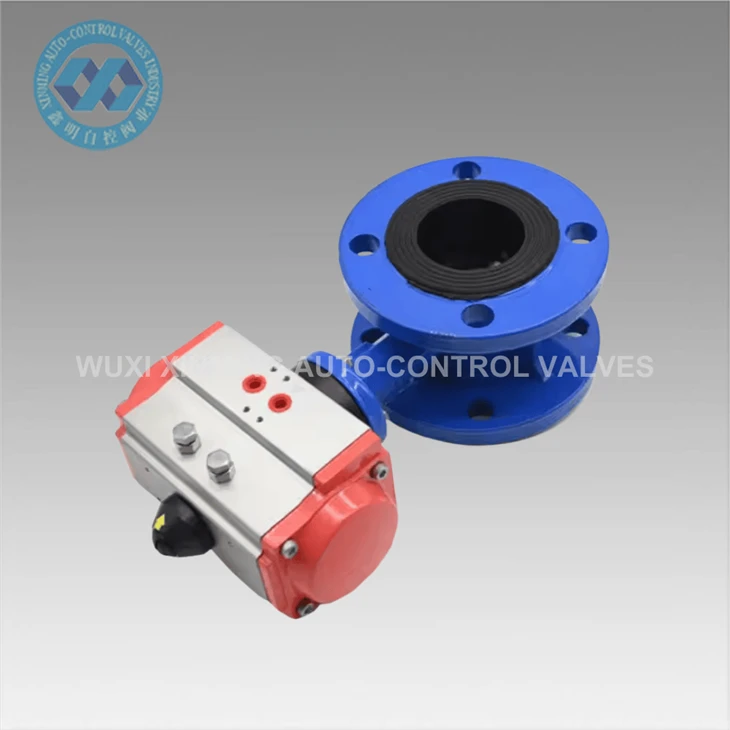

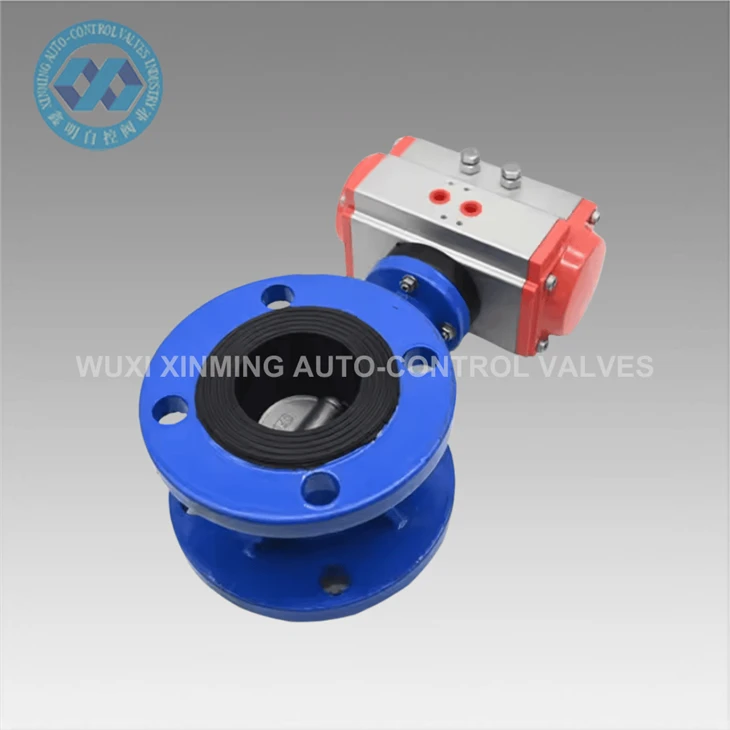

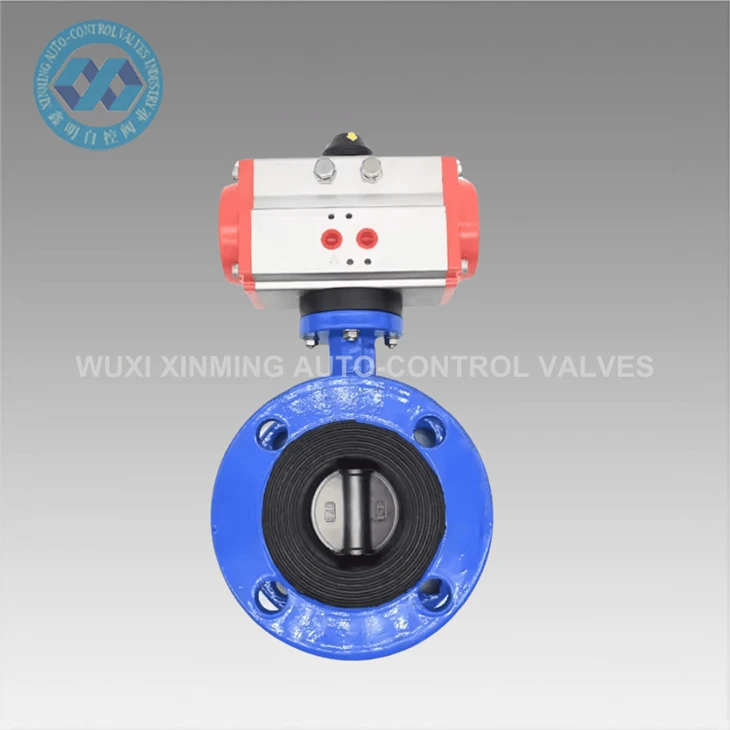

La vàlvula de papallona brida pneumàtica és un tipus especial de vàlvula de papallona pneumàtica, el cos de la vàlvula està connectat per una brida als dos extrems, fixat per cargols i brides de canonades, amb alta capacitat de segellat i pressió, àmpliament utilitzada en una pressió mitjana i alta, diàmetre de canonada o estrictes requeriments de segellat dels sistemes industrials de canonades.
Funció bàsica
Connexió de brides:
Els dos extrems del cos de la vàlvula amb brides estàndard (com ara GB, ANSI, DIN, etc.), a través del cargol fins a l’enfocament de la brida de canonades, la junta de segellat (goma, la junta d’embolcall de metall) per assegurar la tensió de la interfície.
Avantatges: adequat per a alta pressió (pn 16- pn40), escenaris de gran calibre (dn 50- dn2000), anti-vibració, anti-encaixat, fàcils de desmuntar i mantenir.
Actuador pneumàtic:
Equipat amb un cilindre d’acció única (retorn de la molla) o doble acció (control d’aire bidireccional), el parell de sortida és gran, la placa de la vàlvula d’accionament 0 grau ~ 90 graus de rotació.
Picionaris intel·ligents opcionals (com el nivell de protecció IP67), Suport 4-20 MA Senyal o comunicació de bus (Profibus, HART), per aconseguir un ajust d'obertura precís.
Disseny de segells:
Segell suau: EPDM, seient de cautxú NBR, adequat per a la temperatura ambient (-20 ~ 120 graus) i medis no corrosius (aigua, aire, oli), classe de fuites VI (fuites zero).
Segell dur: acer inoxidable + superfície de grafit o metall al segell metàl·lic, alta temperatura (menor o igual a 425 graus), alta pressió i medis granulars (com el vapor, la pols).
